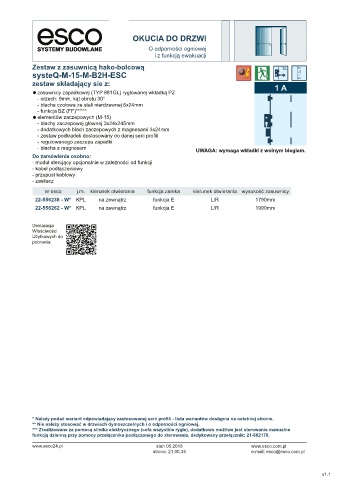

Page 144 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
O odporności ogniowej
i z funkcją ewakuacji
Zestaw z zasuwnicą hako-bolcową SL
systeQ-M-15-M-B2H-ESC
zestaw składający sie z: 1 A
• zasuwnicy zapadkowej (TYP 881GL) ryglowanej wkładką PZ
- orzech: 9mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
/
- funkcja BZ (FF)** ***
• elementów zaczepowych (M-15)
- blachy zaczepowej głównej 3x24x245mm
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- regulowanego zaczepu zapadki
- blacha z magnesem
UWAGA: wymaga wkładki z wolnym biegiem.
Do zamówienia osobno:
- moduł sterujący opcjonalnie w zależności od funkcji
- kabel podłączeniowy
- przepust kablowy
- zasilacz

nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania wysokość zasuwnicy
22-556238 - W* KPL na zewnątrz funkcja E L/R 1790mm
22-556262 - W* KPL na zewnątrz funkcja E L/R 1990mm

Deklaracja
Właściwości
Użytkowych do
pobrania:

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
*** Zrealizowane za pomocą silnika elektrycznego (cofa wszystkie rygle), dodatkowo możliwe jest sterowanie manualne
funkcją dzienną przy pomocy przełącznika podłączonego do sterowania, dedykowany przełącznik: 21-882178.
