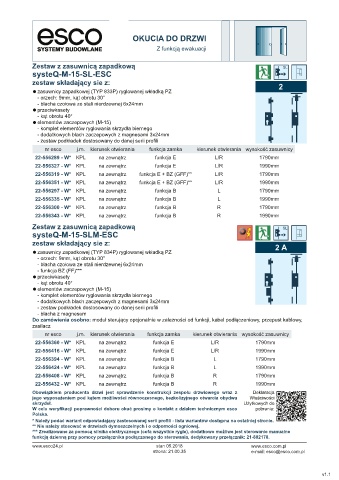

Page 145 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Z funkcją ewakuacji

Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SL-ESC
zestaw składający sie z: 2
• zasuwnicy zapadkowej (TYP 833P) ryglowanej wkładką PZ
- orzech: 9mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
• przeciwkasety
- kąt obrotu 40°
• elementów zaczepowych (M-15)
- komplet elementów ryglowania skrzydła biernego
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania wysokość zasuwnicy
22-556289 - W* KPL na zewnątrz funkcja E L/R 1790mm
22-556327 - W* KPL na zewnątrz funkcja E L/R 1990mm
22-556319 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 1790mm
22-556351 - W* KPL na zewnątrz funkcja E + BZ (GFF)** L/R 1990mm
22-556297 - W* KPL na zewnątrz funkcja B L 1790mm
22-556335 - W* KPL na zewnątrz funkcja B L 1990mm
22-556300 - W* KPL na zewnątrz funkcja B R 1790mm
22-556343 - W* KPL na zewnątrz funkcja B R 1990mm
Zestaw z zasuwnicą zapadkową SL
systeQ-M-15-SLM-ESC
zestaw składający sie z: 2 A
• zasuwnicy zapadkowej (TYP 834P) ryglowanej wkładką PZ
- orzech: 9mm, kąt obrotu 30°
- blacha czołowa ze stali nierdzewnej 6x24mm
- funkcja BZ (FF)***
• przeciwkasety
- kąt obrotu 40°
• elementów zaczepowych (M-15)
- komplet elementów ryglowania skrzydła biernego
- dodatkowych blach zaczepowych z magnesami 3x24mm
- zestaw podkładek dostosowany do danej serii profi li
- blacha z magnesem
Do zamówienia osobno: moduł sterujący opcjonalnie w zależności od funkcji, kabel podłączeniowy, przepust kablowy,
zasilacz
nr esco j.m. kierunek otwierania funkcja zamka kierunek otwierania wysokość zasuwnicy
22-556360 - W* KPL na zewnątrz funkcja E L/R 1790mm
22-556416 - W* KPL na zewnątrz funkcja E L/R 1990mm
22-556394 - W* KPL na zewnątrz funkcja B L 1790mm
22-556424 - W* KPL na zewnątrz funkcja B L 1990mm
22-556408 - W* KPL na zewnątrz funkcja B R 1790mm
22-556432 - W* KPL na zewnątrz funkcja B R 1990mm
Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z Deklaracja
jego wyposażeniem pod kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu Właściwości
skrzydeł. Użytkowych do

W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco pobrania:
Polska.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

** Nie należy stosować w drzwiach dymoszczelnych i o odporności ogniowej.
*** Zrealizowane za pomocą silnika elektrycznego (cofa wszystkie rygle), dodatkowo możliwe jest sterowanie manualne
funkcją dzienną przy pomocy przełącznika podłączonego do sterowania, dedykowany przełącznik: 21-882178.
www.esco24.pl stan 05.2018 www.esco.com.pl
strona: 21.00.35 e-mail: esco@esco.com.pl
