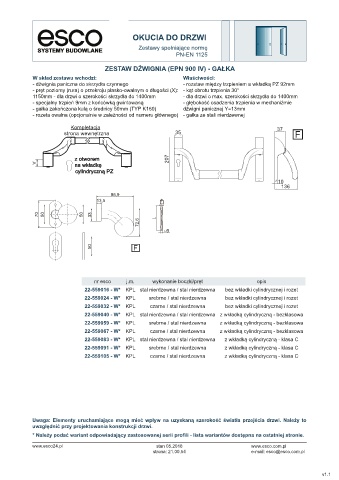

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
ZESTAW DŹWIGNIA (EPN 900 IV) - GAŁKA

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 30°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- specjalny trzpień 9mm z końcówką gwintowaną - głębokość osadzenia trzpienia w mechaniźmie
- gałka zakończona kulą o średnicy 50mm (TYP K160) dźwigni panicznej Y=13mm
- rozeta owalna (opcjonalnie w zależności od numeru głównego) - gałka ze stali nierdzewnej

37
35

207

10
136
96,9
13,5
70 50 50 33 L
72,6
9

50

nr esco j.m. wykonanie boczki/pręt opis
22-559016 - W* KPL stal nierdzewna / stal nierdzewna bez wkładki cylindrycznej i rozet
22-559024 - W* KPL srebrne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-559032 - W* KPL czarne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-559040 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-559059 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-559067 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-559083 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - klasa C
22-559091 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - klasa C
22-559105 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

www.esco24.pl stan 05.2018 www.esco.com.pl
strona: 21.00.54 e-mail: esco@esco.com.pl

v1.1
