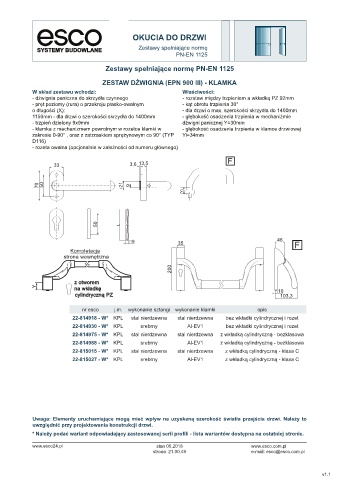

Page 159 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
Zestawy spełniające normę PN-EN 1125

ZESTAW DŹWIGNIA (EPN 900 III) - KLAMKA
W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym - kąt obrotu trzpienia 30°
o długości (X): - dla drzwi o max. szerokości skrzydła do 1400mm
1150mm - dla drzwi o szerokości skrzydła do 1400mm - głębokość osadzenia trzpienia w mechaniźmie
- trzpień dzielony 9x9mm dźwigni panicznej Y=30mm
- klamka z mechanizmem powrotnym w rozetce klamki w - głębokość osadzenia trzpienia w klamce drzwiowej
zakresie 0-90° , oraz z zatrzaskiem sprężynowym co 90° (TYP Yi=34mm
D116)
- rozeta owalna (opcjonalnie w zależności od numeru głównego)

33 3,6 13,5

70 50 21 9

50 L

46
9 35

200

10
103,3

nr esco j.m. wykonanie sztangi wykonanie klamki opis
22-814918 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-814930 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-814975 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-814988 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-815015 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815027 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profi li - lista wariantów dostępna na ostatniej stronie.
