OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

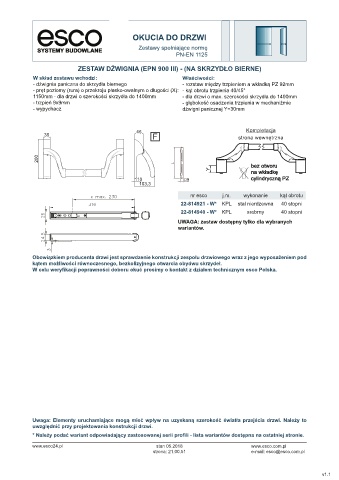

ZESTAW DŹWIGNIA (EPN 900 III) - (NA SKRZYDŁO BIERNE)

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła biernego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 40/45°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- wypychacz dźwigni panicznej Y=30mm

46
35

200
L

10 9
103,3
nr esco j.m. wykonanie kąt obrotu
22-814921 - W* KPL stal nierdzewna 40 stopni
22-814940 - W* KPL srebrny 40 stopni
UWAGA: zestaw dostępny tylko dla wybranych
wariantów.

Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod
kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.

W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
www.esco24.pl stan 05.2018 www.esco.com.pl
strona: 21.00.51 e-mail: esco@esco.com.pl

v1.1
