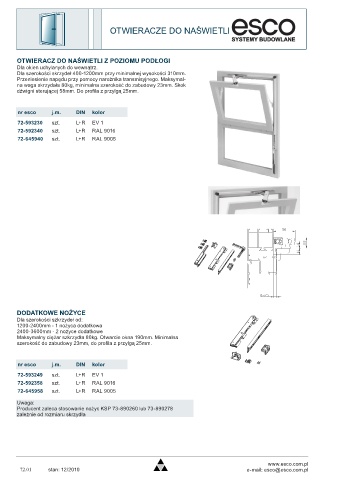

Page 632 - Katalog_esco_06_10_2008_2.pdf

OTWIERACZE DO NAŚWIETLI

OTWIERACZ DO NAŚWIETLI Z POZIOMU PODŁOGI
Dla okien uchylanych do wewnątrz.
Dla szerokości skrzydeł 400-1200mm przy minimalnej wysokości 310mm.
Przeniesienie napędu przy pomocy narożnika transmisyjnego. Maksymal-
na waga skrzydała 80kg, minimalna szerokość do zabudowy 23mm. Skok
dźwigni sterującej 58mm. Do profila z przylgą 25mm.

nr esco j.m. DIN kolor
72-593230 szt. L+R EV 1
72-592340 szt. L+R RAL 9016
72-645940 szt. L+R RAL 9005

DODATKOWE NOŻYCE
Dla szerokości szkrzydeł od:
1200-2400mm - 1 nożyca dodatkowa
2400-3600mm - 2 nożyce dodatkowe
Maksymalny ciężar szkrzydła 80kg. Otwarcie okna 190mm. Minimalna
szerokość do zabudowy 23mm, do profila z przylgą 25mm.

nr esco j.m. DIN kolor
72-593249 szt. L+R EV 1
72-592358 szt. L+R RAL 9016
72-645958 szt. L+R RAL 9005

Uwaga:
Producent zaleca stosowanie nożyc KSP 73-890260 lub 73-890278
zależnie od rozmiaru skrzydła

www.esco.com.pl
72.01 stan: 12/2010 e-mail: esco@esco.com.pl
