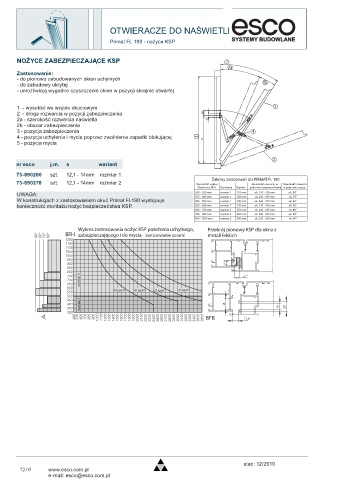

Page 636 - Katalog_esco_06_10_2008_2.pdf

OTWIERACZE DO NAŚWIETLI
Primat FL 190 - nożyce KSP

NOŻYCE ZABEZPIECZAJĄCE KSP 2
2a
Zastosowanie:
- do pionowo zabudowanych okien uchylnych
- do zabudowy ukrytej 2b
- umożliwiają wygodne czyszczenie okien w pozycji skrajnie otwartej

1 - wysokść we wrębie okuciowym 3
2 - droga rozwarcia w pozycji zabezpieczenia
2a - szerokość rozwarcia naswietla
2b - obszar zabezpieczenia
3 - pozycja zabezpieczenia 4
4 - pozycja uchylenia i mycia poprzez zwolnienie zapadki blokującej 1
5 - pozycja mycia

5
nr esco j.m. a wariant
73-890260 szt. 12,1 - 14mm rozmiar 1
73-890278 szt. 12,1 - 14mm rozmiar 2 W s y o k o ć ś w Zakresy zastosowań dla PRIMAT-FL 190 w o r e z S k o t o ć ś w c r a ia
w
u
t o ć ś
ę r
b
o
a i c r a
k
o r e z S
Ościeżnicy BFH Rozwórka Wymiar położeniu bezpieczeństwa w położeniu mycia
UWAGA: 300 - 350 mm rozmiar 1 210 mm ok. 220 - 255 mm ok. 86°
W konstrukcjach z zastosowaniem okuć Primat FL190 występuje 350 - 400 mm rozmiar 1 250 mm ok. 220 - 255 mm ok. 73°
rozmiar 1
ok. 220 - 270 mm
290 mm
400 - 500 mm
ok. 62°
konieczność montażu nożyc bezpieczeństwa KSP. 500 - 600 mm rozmiar 2 320 mm ok. 220 - 255 mm ok. 90°
600 - 700 mm rozmiar 2 370 mm ok. 220 - 255 mm ok. 80°
700 - 800 mm rozmiar 2 440 mm ok. 220 - 250 mm ok. 68°
800 - 1200 mm rozmiar 2 500 mm ok. 230 - 350 mm ok. 60°
Wykres zastosowania nożyc KSP położenia uchylnego, Przekrój pionowy KSP dla okna z
BFH zabezpieczającego i do mycia zastosowanie parami metali lekkich
rozmiar 2
rozmiar 1 a

BFB

stan: 12/2010
