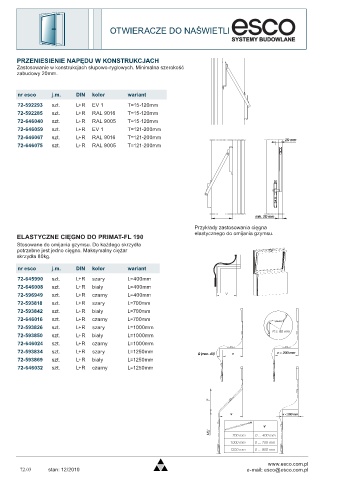

Page 634 - Katalog_esco_06_10_2008_2.pdf

OTWIERACZE DO NAŚWIETLI

PRZENIESIENIE NAPĘDU W KONSTRUKCJACH
Zastosowanie w konstrukcjach słupowo-ryglowych. Minimalna szerokość
zabudowy 20mm.

nr esco j.m. DIN kolor wariant
72-592293 szt. L+R EV 1 T=15-120mm
72-592285 szt. L+R RAL 9016 T=15-120mm
72-646040 szt. L+R RAL 9005 T=15-120mm
72-646059 szt. L+R EV 1 T=121-200mm
72-646067 szt. L+R RAL 9016 T=121-200mm
72-646075 szt. L+R RAL 9005 T=121-200mm

Przykłady zastosowania cięgna
elastycznego do omijania gzymsu.
ELASTYCZNE CIĘGNO DO PRIMAT-FL 190
Stosowane do omijania gzymsu. Do każdego skrzydła
potrzebne jest jedno cięgno. Maksymalny ciężar
skrzydła 80kg.
nr esco j.m. DIN kolor wariant
72-645990 szt. L+R szary L=400mm
72-646008 szt. L+R biały L=400mm
72-596949 szt. L+R czarny L=400mm
72-593818 szt. L+R szary L=700mm
72-593842 szt. L+R biały L=700mm
72-646016 szt. L+R czarny L=700mm
72-593826 szt. L+R szary L=1000mm
72-593850 szt. L+R biały L=1000mm
72-646024 szt. L+R czarny L=1000mm
72-593834 szt. L+R szary L=1250mm
72-593869 szt. L+R biały L=1250mm
72-646032 szt. L+R czarny L=1250mm
