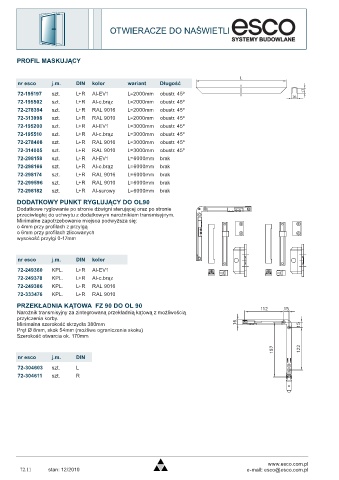

P. 642
OTWIERACZE DO NAŚWIETLI
PROFIL MASKUJĄCY
nr esco j.m. DIN kolor wariant Długość
72-195197 szt. L+R Al-EV1 L=2000mm obustr. 45º
72-195502 szt. L+R Al-c.brąz L=2000mm obustr. 45º
72-278394 szt. L+R RAL 9016 L=2000mm obustr. 45º
72-313998 szt. L+R RAL 9010 L=2000mm obustr. 45º
72-195200 szt. L+R Al-EV1 L=3000mm obustr. 45º
72-195510 szt. L+R Al-c.brąz L=3000mm obustr. 45º
72-278408 szt. L+R RAL 9016 L=3000mm obustr. 45º
72-314005 szt. L+R RAL 9010 L=3000mm obustr. 45º
72-298158 szt. L+R Al-EV1 L=6000mm brak
72-298166 szt. L+R Al-c.brąz L=6000mm brak
72-298174 szt. L+R RAL 9016 L=6000mm brak
72-299596 szt. L+R RAL 9010 L=6000mm brak
72-298182 szt. L+R Al-surowy L=6000mm brak
DODATKOWY PUNKT RYGLUJĄCY DO OL90
Dodatkowe ryglowanie po stronie dźwigni sterującej oraz po stronie
przeciwległej do uchwytu z dodatkowym narożnikiem transmisyjnym.
Minimalne zapotrzebowanie miejsca podwyższa się:
o 4mm przy profilach z przylgą
o 6mm przy profilach zlicowanych
wysokość przylgi 0-17mm
nr esco j.m. DIN kolor
72-249360 KPL. L+R Al-EV1
72-249378 KPL. L+R Al-c.brąz
72-249386 KPL. L+R RAL 9016
72-333476 KPL. L+R RAL 9010
PRZEKŁADNIA KĄTOWA FZ 90 DO OL 90
Narożnik transmisyjny za zintegrowaną przekładnią kątową z możliwością
przyłczenia korby.
Minimalna szerokość skrzydła 380mm
Pręt Ø 8mm, skok 54mm (możliwe ograniczenia skoku)
Szerokość otwarcia ok. 170mm
nr esco j.m. DIN
72-304603 szt. L
72-304611 szt. R
www.esco.com.pl
72.11 stan: 12/2010 e-mail: esco@esco.com.pl
