17

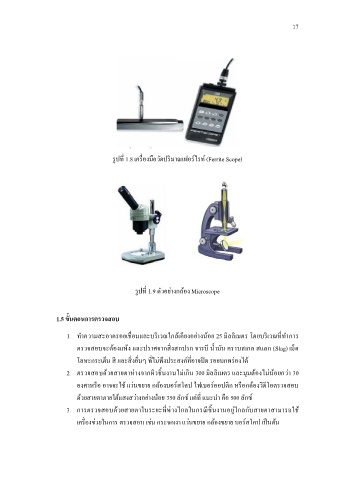

รูปที่ 1.8 เครื่องมือวัดปริมาณเฟอร์ไรท์ (Ferrite Scope)
รูปที่ 1.9 ตัวอย่างกล้อง Microscope
1.5 ขั้นตอนการตรวจสอบ
1. ท าความสะอาดรอยเชื่อมและบริเวณใกล้เคียงอย่างน้อย 25 มิลลิเมตร โดยบริเวณที่ท าการ
ตรวจสอบจะต้องแห้ง และปราศจากสิ่งสกปรก จารบี น ้ามัน คราบสเกล สแลก (Slag) เม็ด
โลหะกระเด็น สี และสิ่งอื่นๆ ที่ไม่พึงประสงค์ที่อาจปิด รอยบกพร่องได้
2. ตรวจสอบด้วยสายตาห่างจากผิวชิ้นงานไม่เกิน 300 มิลลิเมตร และมุมต้องไม่น้อยกว่า 30
องศาหรือ อาจจะใช้ แว่นขยาย กล้องบอร์สโคป ไฟเบอร์ออปติก หรือกล้องวิดีโอตรวจสอบ
ด้วยสายตาภายใต้แสงสว่างอย่างน้อย 350 ลักซ์ แต่ที่ แนะน า คือ 500 ลักซ์
3. การตรวจสอบด้วยสายตาในระยะที่ห่างไกลในกรณีชิ้นงานอยู่ไกลกับสายตาสามารถใช้
เครื่องช่วยในการ ตรวจสอบ เช่น กระจกเงา แว่นขยาย กล้องขยาย บอร์สโคป เป็นต้น
