18

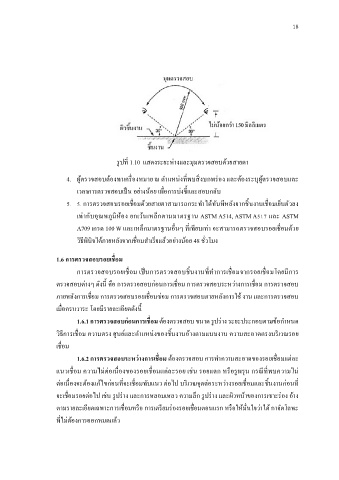

รูปที่ 1.10 แสดงระยะห่างและมุมตรวจสอบด้วยสายตา
4. ผู้ตรวจสอบต้องทาเครื่องหมาย ณ ต าแหน่งที่พบสิ่งบกพร่อง และต้องระบุผู้ตรวจสอบและ
เวลาการตรวจสอบเป็น อย่างน้อย เพื่อการบ่งชี้และสอบกลับ
5. 5. การตรวจสอบรอยเชื่อมด้วยสายตาสามารถกระท าได้ทันทีหลังจากชิ้นงานเชื่อมเย็นตัวลง
เท่ากับอุณหภูมิห้อง ยกเว้นเหล็กตามมาตรฐาน ASTM A514, ASTM A517 และ ASTM
A709 เกรด 100 W และเหล็กมาตรฐานอื่นๆ ที่เทียบเท่า จะสามารถตรวจสอบรอยเชื่อมด้วย
วิธีพินิจได้ภายหลังจากเชื่อมส าเร็จแล้วอย่างน้อย 48 ชั่วโมง
1.6 การตรวจสอบรอยเชื่อม
การตรวจสอบรอยเชื่อม เป็นการตรวจสอบชิ้นงานที่ท าการเชื่อมจากรอยเชื่อมโดยมีการ
ตรวจสอบต่างๆ ดังนี้ คือ การตรวจสอบก่อนการเชื่อม การตรวจสอบระหว่างการเชื่อม การตรวจสอบ
ภายหลังการเชื่อม การตรวจสอบรอยเชื่อมซ่อม การตรวจสอบภายหลังการใช้ งาน และการตรวจสอบ
เมื่อครบวาระ โดยมีรายละเอียดดังนี้
1.6.1 การตรวจสอบก่อนการเชื่อม ต้องตรวจสอบ ขนาด รูปร่าง ระยะประกอบตามข้อก าหนด
วิธีการเชื่อม ความตรง ศูนย์และต าแหน่งของชิ้นงานอ้างตามแบบงาน ความสะอาดตรงบริเวณรอย
เชื่อม
1.6.2 การตรวจสอบระหว่างการเชื่อม ต้องตรวจสอบ การท าความสะอาดของรอยเชื่อมแต่ละ
แนวเชื่อม ความไม่ต่อเนื่องของรอยเชื่อมแต่ละรอย เช่น รอยแตก หรือรูพรุน กรณีที่พบความไม่
ต่อเนื่องจะต้องแก้ไขก่อนที่จะเชื่อมทับแนว ต่อไป บริเวณจุดต่อระหว่างรอยเชื่อมและชิ้นงานก่อนที่
จะเชื่อมรอยต่อไป เช่น รูปร่าง และการหลอมเหลว ความลึก รูปร่าง และผิวหน้าของการเซาะร่อง อ้าง
ตามรายละเอียดเฉพาะการเชื่อมหรือ การเตรียมร่องรอยเชื่อมตอนแรก หรือให้มั่นใจว่าได้ กาจัดโลหะ
ที่ไม่ต้องการออกหมดแล้ว
