14

1.4.2 เครื่องมือและอุปกรณ์ส่องสว่าง (Lighting Devices)

เครื่องมือและอุปกรณ์ส่องสว่าง (Lighting Devices) ช่วยเพิ่มความสว่างให้แก่บริเวณ

ตรวจสอบงานเชื่อมที่มีแสงสว่างไม่เพียงพอ เช่น ในรู ท่อโพรง หรืออุโมงค์ อุปกรณ์ ส่องสว่าง ได้แก่

ไฟฉาย หลอดไฟฟลูออเรสเซนต์ซึ่งเกิดความร้อนและเงาน้อยกว่าหลอดไส้ หรือหลอดไฟรุ่นใหม่ที่
สามารถ ปรับความเข้มของแสงได้ ซึ่งเหมาะที่จะใช้ร่วมกับอุปกรณ์ขยายภาพ

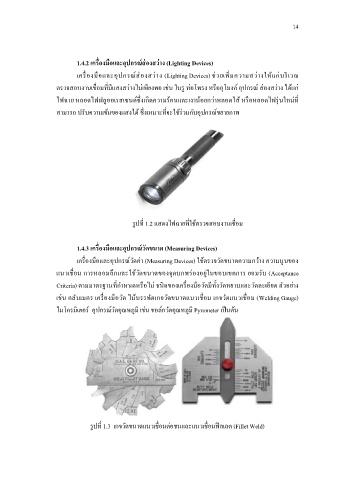

รูปที่ 1.2 แสดงไฟฉายที่ใช้ตรวจสอบงานเชื่อม

1.4.3 เครื่องมือและอุปกรณ์วัดขนาด (Measuring Devices)

เครื่องมือและอุปกรณ์วัดค่า (Measuring Devices) ใช้ตรวจวัดขนาดความกว้าง ความนูนของ
แนวเชื่อม การหลอมลึกและใช้วัดขนาดของจุดบกพร่องอยู่ในขอบเขตการ ยอมรับ (Acceptance

Criteria) ตามมาตรฐานที่ก าหนดหรือไม่ ชนิดของเครื่องมือวัดมีทั้งวัดหยาบและวัดละเอียด ตัวอย่าง

เช่น ตลับเมตร เครื่องมือวัด ไม้บรรทัดเกจวัดขนาดแนวเชื่อม เกจวัดแนวเชื่อม (Welding Gauge)

ไมโครมิเตอร์ อุปกรณ์วัดอุณหภูมิ เช่น ชอล์กวัดอุณหภูมิ Pyrometer เป็นต้น

รูปที่ 1.3 เกจวัดขนาดแนวเชื่อมต่อชนและแนวเชื่อมฟิลเลต (Fillet Weld)
