115
6) Video-signal Processing Stage ท าหน้าที่แปลงสัญญาณที่ได้รับจาก Receiver Amplifier ให้
เรียบก่อนที่จะป้ อนเข้า แผ่นบังคับในแนวตั้งของจอ CRT การแสดงผลทางจอภาพเครื่องตรวจสอบอัล
ตราโซนิก (Ultrasonic) สามารถแสดงภาพได้ 3 แบบ คือ แบบมาตรฐาน A-Scan แบบแสดงภาพหน้า
ตัด B-Scan และ แบบแสดงภาพผิวราบ C-Scan ใน 3 แบบนี้แบบ มาตรฐาน A-Scan ที่แสดงไว้ใน
รูปที่ 4.3 เป็นวิธีการที่ใช้แพร่หลายมากที่สุด

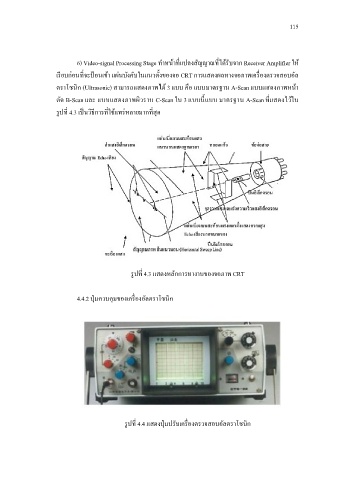

รูปที่ 4.3 แสดงหลักการทางานของจอภาพ CRT
4.4.2 ปุ่มควบคุมของเครื่องอัลตราโซนิก
รูปที่ 4.4 แสดงปุ่มปรับเครื่องตรวจสอบอัลตราโซนิก
