4.4.3 อุปกรณ์ตรวจสอบ

1. หัวตรวจสอบ (Transducers or Probes) หัวตรวจสอบนิยมเรียกชื่อทั่วไปว่า Transducer

หรือ Probe ท าหน้าที่รับและส่งคลื่นเสียง การพิจารณาความสามารถของหัวตรวจสอบจะพิจารณาจาก
ความสามารถใน 2 ด้าน คือ

(1) ความไวในการค้นหาจุดบกพร่องขนาดเล็ก (Sensitivity) เราสามารถตรวจสอบ

ความไวของหัวตรวจสอบได้จากการวัดขนาดความสูงสัญญาณพัลส์ Echo ของคลื่นเสียง โดยการ

ทดสอบกับแท่งปรับ Standard Reference Block
(2) ความสามารถแยกแยะต าหนิ (Resolution) ที่อยู่ระดับความลึกใกล้กันตั้งแต่ 2

ชนิดขึ้นไป

2. ชนิดของหัวตรวจสอบคลื่นอัลตราโซนิก

(1) หัวตรวจสอบตรง (Normal Beam Probes or Straight Beam Probes) หัวตรวจสอบ
แบบนี้จะส่งคลื่นอัลตราโซนิก เข้าไปในชิ้นงานในทิศทางที่ตั้งฉากกับผิวของชิ้นงานภายในหัว

ตรวจสอบจะบรรจุไว้ด้วยชิ้นส่วนที่ส าคัญ คือ ชิ้นผลึก ซึ่งจะท าหน้าที่ส่งหรือรับคลื่นอัลตราโซนิก

การใช้งานปกติจะใช้เป็นทั้งหัวส่งและหัวรับคลื่น อัลตราโซนิก พร้อมๆ กัน
(2) หัวตรวจสอบแบบ TR (Transmitter-Receiver Probe or Double Crystal) หัว

ตรวจสอบแบบ TR จะรวมเอาหัว ตรวจสอบ 2 หัว ซึ่งแยกกันทั้งทางไฟฟ้าและการรับส่งสัญญาณ โดย

ด้านหนึ่งจะท าหน้าที่เป็นตัวส่งคลื่นอัลตราโซนิกและอีกด้านหนึ่งทาหน้าที่รับคลื่นอัลตราโซนิก หัว
ตรวจสอบแบบนี้นิยมใช้กับเครื่องวัดความหน้ารูปแสดงหัวตรวจสอบแบบ TR

(3) หัวตรวจสอบแบบเอียง (Angle Beam Probes) วิธีการนี้ใช้คลื่นตามขวางซึ่งผลิต

จากหัวตรวจสอบแบบเอียงส่งเข้า ไปในชิ้นงาน หากกระทบรอยต าหนิหรือผิวของชิ้นงานมันจะ
สะท้อนกลับมาที่หัวตรวจสอบหัวตรวจสอบแบบเอียงมีทั้งชนิด ที่ผลึกกับลิ่มพลาสติกยึดเป็นชิ้น

เดียวกันและแบบที่ลิ่มพลาสติกกับหัวตรวจสอบสามารถแยกกันได้

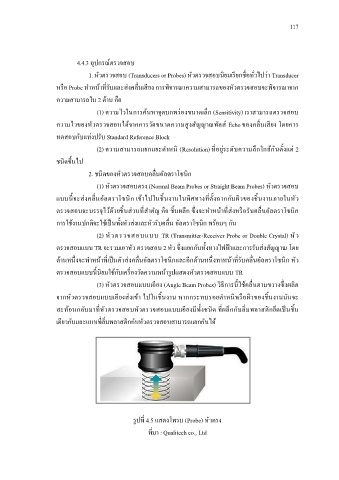

รูปที่ 4.5 แสดงโพรบ (Probe) หัวตรง

ที่มา : Qualitech co., Ltd
