118

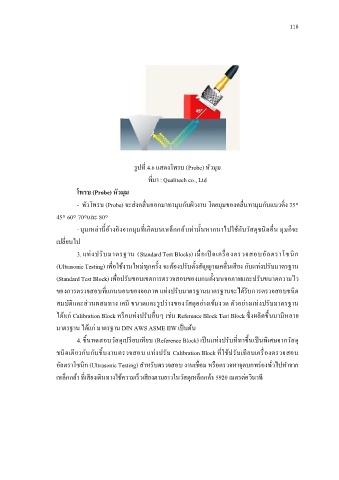

รูปที่ 4.6 แสดงโพรบ (Probe) หัวมุม
ที่มา : Qualitech co., Ltd
โพรบ (Probe) หัวมุม
- หัวโพรบ (Probe) จะส่งคลื่นออกมาทามุมกับผิวงาน โดยมุมของคลื่นทามุมกับแนวดิ่ง 35◦
45◦ 60◦ 70◦และ 80◦
- มุมเหล่านี้อ้างอิงจากมุมที่เกิดบนเหล็กกล้าเท่านั้นหากนาไปใช้กับวัสดุชนิดอื่น มุมก็จะ
เปลี่ยนไป
3. แท่งปรับมาตรฐาน (Standard Test Blocks) เมื่อเปิ ดเครื่องตรวจสอบอัลตราโซนิก
(Ultrasonic Testing) เพื่อใช้งานใหม่ทุกครั้ง จะต้องปรับตั้งสัญญาณคลื่นเสียง กับแท่งปรับมาตรฐาน
(Standard Test Block) เพื่อปรับขอบเขตการตรวจสอบของแกนตั้งบนจอภาพและปรับขนาดความไว
ของการตรวจสอบที่แกนนอนของจอภาพ แท่งปรับมาตรฐานมาตรฐานจะได้รับการตรวจสอบชนิด
สมบัติและส่วนผสมทาง เคมี ขนาดและรูปร่างของวัสดุอย่างเข้มงวด ตัวอย่างแท่งปรับมาตรฐาน
ได้แก่ Calibration Block หรือแท่งปรับอื่นๆ เช่น Reference Block Test Block ซึ่งผลิตขึ้นมามีหลาย
มาตรฐาน ได้แก่ มาตรฐาน DIN AWS ASME IIW เป็นต้น
4. ชิ้นทดสอบวัสดุเปรียบเทียบ (Reference Block) เป็นแท่งปรับที่ทาขึ้นเป็นพิเศษจากวัสดุ
ชนิดเดียวกันกับชิ้นงานตรวจสอบ แท่งปรับ Calibration Block ที่ใช้ปรับเทียบเครื่องตรวจสอบ
อัลตราโซนิก (Ultrasonic Testing) ส าหรับตรวจสอบ งานเชื่อม หรือตรวจหาจุดบกพร่องทั่วไปท าจาก
เหล็กกล้า ที่เสียงเดินทางใช้ความเร็วเสียงตามยาวในวัสดุเหล็กกล้า 5920 เมตรต่อวินาที
