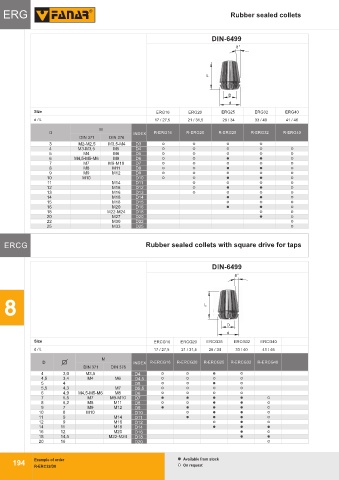

ERG Rubber sealed collets

DIN-6499
8 o

L

D
d
Size ERG16 ERG20 ERG25 ERG32 ERG40
d / L 17 / 27,5 21 / 31,5 26 / 34 33 / 40 41 / 46
M
D INDEX R-ERG16 R-ERG20 R-ERG25 R-ERG32 R-ERG40
DIN 371 DIN 376
3 M2-M2,5 M3,5-M4 D3
4 M3-M3,5 M5 D4
5 M4 M6 D5
6 M4,5-M5-M6 M8 D6
7 M7 M9-M10 D7
8 M8 M11 D8
9 M9 M12 D9
10 M10 D10
11 M14 D11
12 M16 D12
13 M16 D13
14 M18 D14
15 M18 D15
16 M20 D16
18 M22-M24 D18
20 M27 D20
22 M30 D22
25 M33 D25

ERCG Rubber sealed collets with square drive for taps

DIN-6499
8 o

8 L

D
d
Size ERCG16 ERCG20 ERCG25 ERCG32 ERCG40
d / L 17 / 27,5 21 / 31,5 26 / 34 33 / 40 41 / 46
M
G
G
G
G
D INDEX R-ERC 16G R-ERC 20 R-ERC 25 R-ERC 32 R-ERC 40
DIN 371 DIN 376

4 3,0 M3,5 D4
4,5 3,4 M4 M6 D4,5
5 4 D5
5,5 4,3 M7 D5,5
6 4,9 M4,5-M5-M6 M8 D6
7 5,5 M7 M9-M10 D7
8 6,2 M8 M11 D8
9 7 M9 M12 D9
10 8 M10 D10
11 9 M14 D11
12 9 M16 D12
14 11 M18 D14
16 12 M20 D16
18 14,5 M22-M24 D18
20 16 D20
194 Example of order Available from stock
194
R-ERC32/D8 On request
