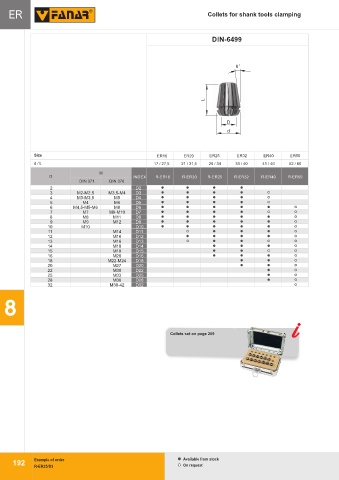

P. 196
ER Collets for shank tools clamping ER
DIN-6499
8 o
L
D
d
Size ER16 ER20 ER25 ER32 ER40 ER50
d / L 17 / 27,5 21 / 31,5 26 / 34 33 / 40 41 / 46 52 / 60
M
D INDEX R-ER16 R-ER20 R-ER25 R-ER32 R-ER40 R-ER50
DIN 371 DIN 376
2 D2
3 M2-M2,5 M3,5-M4 D3
4 M3-M3,5 M5 D4
5 M4 M6 D5
6 M4,5-M5-M6 M8 D6
7 M7 M9-M10 D7
8 M8 M11 D8
9 M9 M12 D9
10 M10 D10
11 M14 D11
12 M16 D12
13 M16 D13
14 M18 D14
15 M18 D15
16 M20 D16
18 M22-M24 D18
20 M27 D20
22 M30 D22
25 M33 D25
28 M36 D28
32 M39-42 D32
8
Collets set on page 209
192 Example of order Available from stock
192
R-ER25/D3 On request
