Seri ve Paralel Bağlama

Etkinlik

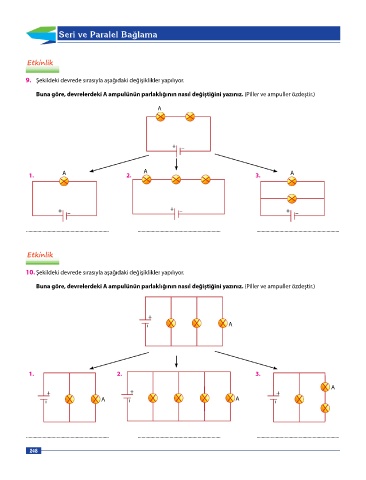

9. Şekildeki devrede sırasıyla aşağıdaki değişiklikler yapılıyor.
Buna göre, devrelerdeki A ampulünün parlaklığının nasıl değiştiğini yazınız. (Piller ve ampuller özdeştir.)

A

+ –

1. A 2. A 3. A

+ – + – + –

................................................................. ................................................................. .................................................................

Etkinlik

10. Şekildeki devrede sırasıyla aşağıdaki değişiklikler yapılıyor.

Buna göre, devrelerdeki A ampulünün parlaklığının nasıl değiştiğini yazınız. (Piller ve ampuller özdeştir.)

+
A
–

1. 2. 3.

A
+
+
+
+
A – A –
–
–
................................................................. ................................................................. .................................................................

248
