Ödev Soruları

Etkinlik

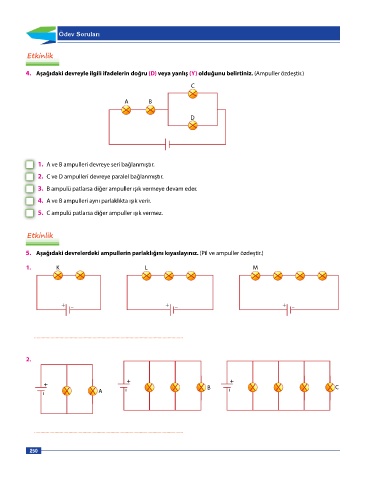

4. Aşağıdaki devreyle ilgili ifadelerin doğru (D) veya yanlış (Y) olduğunu belirtiniz. (Ampuller özdeştir.)

C

A B

D

1. A ve B ampulleri devreye seri bağlanmıştır.
2. C ve D ampulleri devreye paralel bağlanmıştır.

3. B ampulü patlarsa diğer ampuller ışık vermeye devam eder.
4. A ve B ampulleri aynı parlaklıkta ışık verir.
5. C ampulü patlarsa diğer ampuller ışık vermez.

Etkinlik

5. Aşağıdaki devrelerdeki ampullerin parlaklığını kıyaslayınız. (Pil ve ampuller özdeştir.)

1. K L M

+ – + – + –

.....................................................................................................................

2.

+
+
+
B + C
+
A – –
–
–
–
.....................................................................................................................

250
