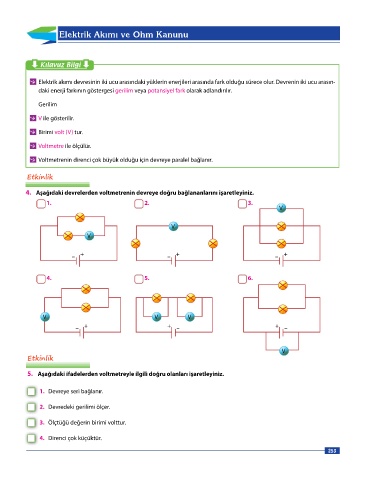

Page 253 - 7 sınıf Dorya Fen Bilimleri Sınıf İçi Uygulama Klavuzu_edited

Elektrik Akımı ve Ohm Kanunu

Kılavuz Bilgi

Elektrik akımı devresinin iki ucu arasındaki yüklerin enerjileri arasında fark olduğu sürece olur. Devrenin iki ucu arasın-
daki enerji farkının göstergesi gerilim veya potansiyel fark olarak adlandırılır.
Gerilim

V ile gösterilir.

Birimi volt (V) tur.

Voltmetre ile ölçülür.

Voltmetrenin direnci çok büyük olduğu için devreye paralel bağlanır.

Etkinlik

4. Aşağıdaki devrelerden voltmetrenin devreye doğru bağlananlarını işaretleyiniz.
1. 2. 3.
V

V
V

– + – + – +

4. 5. 6.

V V V
– + + – + –

V
Etkinlik

5. Aşağıdaki ifadelerden voltmetreyle ilgili doğru olanları işaretleyiniz.

1. Devreye seri bağlanır.

2. Devredeki gerilimi ölçer.

3. Ölçtüğü değerin birimi volttur.

4. Direnci çok küçüktür.

253
