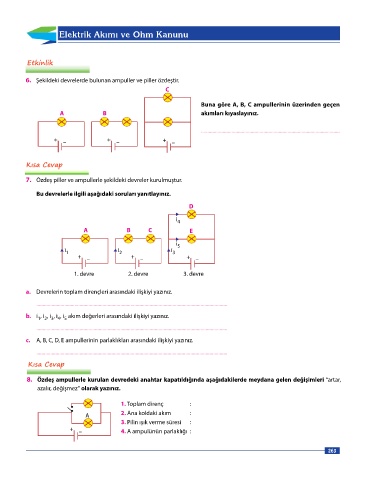

Page 263 - 7 sınıf Dorya Fen Bilimleri Sınıf İçi Uygulama Klavuzu_edited

Elektrik Akımı ve Ohm Kanunu

Etkinlik

6. Şekildeki devrelerde bulunan ampuller ve piller özdeştir.
C

Buna göre A, B, C ampullerinin üzerinden geçen
A B akımları kıyaslayınız.

.............................................................................................................
+ – + – + –

Kısa Cevap

7. Özdeş piller ve ampullerle şekildeki devreler kurulmuştur.
Bu devrelerle ilgili aşağıdaki soruları yanıtlayınız.

D

i 4
A B C E

i 5
i 1 i 2 i 3
+ – + – + –

1. devre 2. devre 3. devre

a. Devrelerin toplam dirençleri arasındaki ilişkiyi yazınız.

......................................................................................................................................................
b. i , i , i , i , i akım değerleri arasındaki ilişkiyi yazınız.
1 2 3 4 5
......................................................................................................................................................
c. A, B, C, D, E ampullerinin parlaklıkları arasındaki ilişkiyi yazınız.

......................................................................................................................................................
Kısa Cevap

8. Özdeş ampullerle kurulan devredeki anahtar kapatıldığında aşağıdakilerde meydana gelen değişimleri “artar,
azalır, değişmez” olarak yazınız.

1. Toplam direnç :
A 2. Ana koldaki akım :
3. Pilin ışık verme süresi :
+ – 4. A ampulünün parlaklığı :

263
