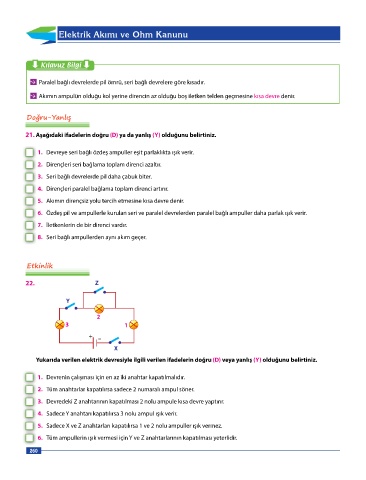

Page 260 - 7 sınıf Dorya Fen Bilimleri Sınıf İçi Uygulama Klavuzu_edited

Elektrik Akımı ve Ohm Kanunu

Kılavuz Bilgi

Paralel bağlı devrelerde pil ömrü, seri bağlı devrelere göre kısadır.

Akımın ampulün olduğu kol yerine direncin az olduğu boş iletken telden geçmesine kısa devre denir.

Doğru-Yanlış

21. Aşağıdaki ifadelerin doğru (D) ya da yanlış (Y) olduğunu belirtiniz.

1. Devreye seri bağlı özdeş ampuller eşit parlaklıkta ışık verir.

2. Dirençleri seri bağlama toplam direnci azaltır.
3. Seri bağlı devrelerde pil daha çabuk biter.

4. Dirençleri paralel bağlama toplam direnci artırır.
5. Akımın dirençsiz yolu tercih etmesine kısa devre denir.
6. Özdeş pil ve ampullerle kurulan seri ve paralel devrelerden paralel bağlı ampuller daha parlak ışık verir.

7. İletkenlerin de bir direnci vardır.
8. Seri bağlı ampullerden aynı akım geçer.

Etkinlik

22. Z

Y

2
3 1
+ –

X
Yukarıda verilen elektrik devresiyle ilgili verilen ifadelerin doğru (D) veya yanlış (Y) olduğunu belirtiniz.

1. Devrenin çalışması için en az iki anahtar kapatılmalıdır.
2. Tüm anahtarlar kapatılırsa sadece 2 numaralı ampul söner.

3. Devredeki Z anahtarının kapatılması 2 nolu ampule kısa devre yaptırır.
4. Sadece Y anahtarı kapatılırsa 3 nolu ampul ışık verir.

5. Sadece X ve Z anahtarları kapatılırsa 1 ve 2 nolu ampuller ışık vermez.
6. Tüm ampullerin ışık vermesi için Y ve Z anahtarlarının kapatılması yeterlidir.
