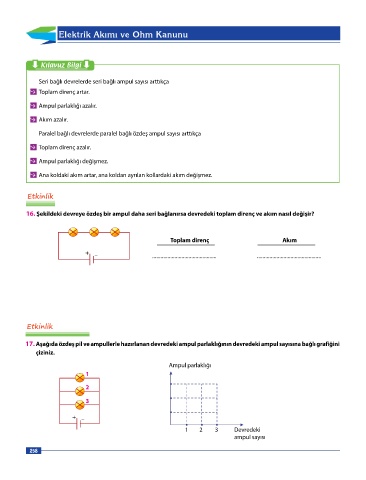

Page 258 - 7 sınıf Dorya Fen Bilimleri Sınıf İçi Uygulama Klavuzu_edited
P. 258
Elektrik Akımı ve Ohm Kanunu
Kılavuz Bilgi
Seri bağlı devrelerde seri bağlı ampul sayısı arttıkça
Toplam direnç artar.
Ampul parlaklığı azalır.
Akım azalır.
Paralel bağlı devrelerde paralel bağlı özdeş ampul sayısı arttıkça
Toplam direnç azalır.
Ampul parlaklığı değişmez.
Ana koldaki akım artar, ana koldan ayrılan kollardaki akım değişmez.
Etkinlik
16. Şekildeki devreye özdeş bir ampul daha seri bağlanırsa devredeki toplam direnç ve akım nasıl değişir?
Toplam direnç Akım
+ – .............................................. ..............................................
1.
2.
3.
Etkinlik
17. Aşağıda özdeş pil ve ampullerle hazırlanan devredeki ampul parlaklığının devredeki ampul sayısına bağlı grafiğini
çiziniz.
Ampul parlaklığı
1
2
3
+ –
1 2 3 Devredeki
ampul sayısı
