동서대학교 민석교양대학

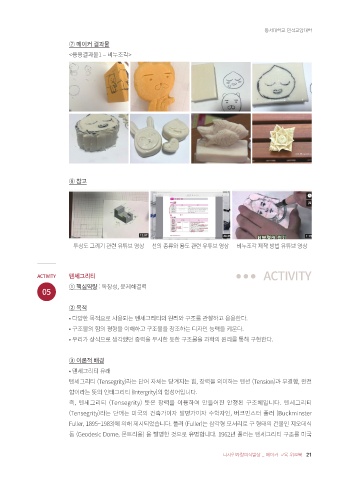

다각면 스케치 도면 ⑦ 메이커 결과물
ACTIVITY ① 핵심역량 : 독창성, 유연성 ACTIVITY <응용결과물1 – 비누조각>

04
② 목적
• 3D 개념을 디자인에 적용시킨다. • 주의 깊은 관찰을 통해 3D 개념을 익힌다.
• 공간의 개념을 이해한다. • 도면을 이해한다.
• 3D의 형태를 생각하며 연습한다. • 공간감을 향상시킨다.

③ 이론적 배경
• 설계의 개요
설계의 기본은 모든 물체의 형태를 정확히 표현하는 방법인 정투상법에서부터 시작된다. 물체의 방향에
따라 6개의 기본도(정면, 평면, 배면, 우측면, 좌측면, 저면)를 통해 물체를 표현할 수 있어야 한다.
• 선의 종류 및 우선순위
① 실선 : 물품의 바깥에서 보이는 선단의 면/두면의 교선/ 곡면의 한계를 가리킴 ⑧ 참고
② 은선 : 물품의 구멍이나 흠과 같이 바깥에서 볼 수 없는 부분의 형을 나타냄
③ 중심선 : 원, 원통 및 원추, 구 등의 대칭축을 나타냄
④ 파단선 : 부분 생략 또는 부분 단면의 경계를 나타내는 선 또는 중간을 생략하는 선
⑤ 치수선 또는 치수보조선 : 물체의 치수를 기입하는데 사용되는 선
⑥ 단면 해칭선 : 물체가 절단평면에 의하여 절단되었을 때 그 절단면을 나타냄
투상도 그리기 관련 유튜브 영상 선의 종류와 용도 관련 유튜브 영상 비누조각 제작 방법 유튜브 영상
④ 재료
• A4용지, 연필, 지우개, 자, 칼, 3D 모형
ACTIVITY
ACTIVITY 텐세그리티
⑤ 미션 ① 핵심역량 : 독창성, 문제해결력
05
• 주변의 사물을 선택하고, 사물의 각 면을 종이에 도면을 그리고 입체로 만들어본다.
• 응용 : 비누나 나무에 도면을 그려놓고 입체를 만들어본다. ② 목적
• 다양한 목적으로 사용되는 텐세그리티의 원리와 구조를 관찰하고 응용한다.
⑥ 메이커 수행 방법 • 구조물의 힘의 평형을 이해하고 구조물을 창조하는 디자인 능력을 키운다.
1. A4 용지를 사각형으로 접고 십자가 모양으로 자른다. • 우리가 상식으로 생각했던 중력을 무시한 듯한 구조물을 과학의 원리를 통해 구현한다.
2. 사물을 관찰하여 앞면, 우측면, 좌측면, 윗면, 뒷면, 아래면에 형태를 그린다.
(단, 크기를 맞춰서 그린다.) ③ 이론적 배경
3. A4 용지를 사각형으로 접고 십자가 모양으로 자른다. • 텐세그리티 유래
4. 자른 A4용지를 자를 수 있는 두꺼운 재료에 붙인다. 텐세그리티 (Tensegrity)라는 단어 자체는 당겨지는 힘, 장력을 의미하는 텐션 (Tension)과 무결함, 완전
5. 사각형을 관찰하여 앞면, 우측면, 좌측면, 윗면, 뒷면, 함이라는 뜻의 인테그리티 (Intergrity)의 합성어입니다.
아래면에 형태를 그린다(두꺼운 재료의 두께를 고려해서 조립할 수 있도록). 즉, 텐세그리티 (Tensegrity) 뜻은 장력을 이용하여 만들어진 안정된 구조체입니다. 텐세그리티
6. 형태의 외곽선을 따라 자른다. (Tensegrity)라는 단어는 미국의 건축가이자 발명가이자 수학자인, 버크민스터 풀러 (Buckminster
7. A4용지를 제거하고, 두꺼운 재료를 조립한다. Fuller, 1895~1983)에 의해 제시되었습니다. 풀러 (Fuller)는 삼각형 모서리로 구 형태의 건물인 지오데식
돔 (Geodesic Dome, 몬트리올) 을 발명한 것으로 유명합니다. 1962년 풀러는 텐세그리티 구조를 미국
