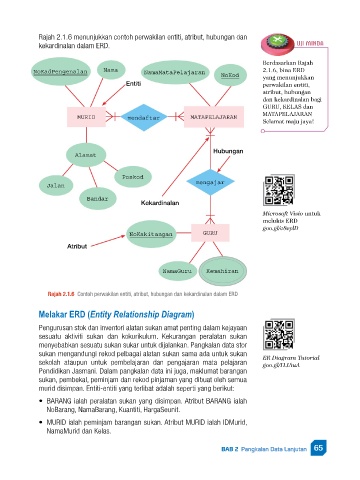

Rajah 2.1.6 menunjukkan contoh perwakilan entiti, atribut, hubungan dan
kekardinalan dalam ERD. Uji Minda

Berdasarkan Rajah
NoKadPengenalan Nama NamaMataPelajaran NoKod 2.1.6, bina ERD
yang menunjukkan
Entiti perwakilan entiti,
atribut, hubungan
dan kekardinalan bagi
GURU, KELAS dan
MATAPELAJARAN
Murid mendaftar MAtAPelAJArAN
Selamat maju jaya!

Hubungan
Alamat

Poskod
Jalan mengajar
Bandar
Kekardinalan
Microsoft Visio untuk
melukis ERD
goo.gl/c8eylD
NoKakitangan Guru
Atribut

NamaGuru Kemahiran

Rajah 2.1.6 Contoh perwakilan entiti, atribut, hubungan dan kekardinalan dalam ERD

Melakar ERD (Entity Relationship Diagram)
Pengurusan stok dan inventori alatan sukan amat penting dalam kejayaan
sesuatu aktiviti sukan dan kokurikulum. Kekurangan peralatan sukan
menyebabkan sesuatu sukan sukar untuk dijalankan. Pangkalan data stor
sukan mengandungi rekod pelbagai alatan sukan sama ada untuk sukan ER Diagram Tutorial
sekolah ataupun untuk pembelajaran dan pengajaran mata pelajaran goo.gl/I1JAuA
Pendidikan Jasmani. Dalam pangkalan data ini juga, maklumat barangan
sukan, pembekal, peminjam dan rekod pinjaman yang dibuat oleh semua
murid disimpan. Entiti-entiti yang terlibat adalah seperti yang berikut:
• BARANG ialah peralatan sukan yang disimpan. Atribut BARANG ialah
NoBarang, NamaBarang, Kuantiti, HargaSeunit.
• MURID ialah peminjam barangan sukan. Atribut MURID ialah IDMurid,
NamaMurid dan Kelas.

BAB 2 Pangkalan Data Lanjutan 65
