Mereka bentuk
Reka bentuk konsep
a Kenal pasti senarai entiti: PESERTA, KURSUS, UJIAN.
b Kenal pasti atribut bagi setiap entiti, sebagai contoh PESERTA mempunyai No.KP, nombor telefon,
jantina dan alamat.
c Kenal pasti atribut yang menjadi identiti unik kepada entiti untuk dijadikan atribut kunci. Sebagai
contoh, No. KP menjadi identiti unik kepada entiti PESERTA; kod sebagai identiti unik kepada entiti
KURSUS; dan kedua-dua No. KP dan kod sebagai identiti unik kepada entiti UJIAN.
Untuk memudahkan reka bentuk konsep, lakar rajah ERD dan buat analisis. Lihat Rajah 2.4.3.
Telefon
No KP Jantina
Nama Alamat
PESERTA
daftar ambil
UJIAN ada KURSUS
Kod Kursus Pengajar No KP Keputusan
Nama Alamat Kod Tarikh
Pengajar

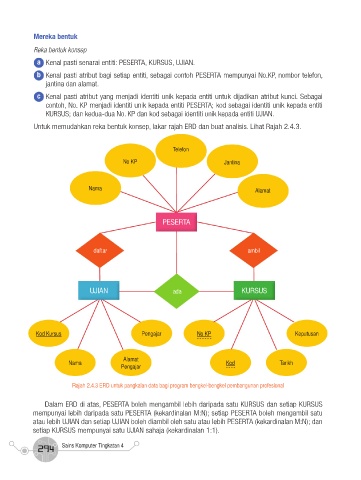

Rajah 2.4.3 ERD untuk pangkalan data bagi program bengkel-bengkel pembangunan profesional
Dalam ERD di atas, PESERTA boleh mengambil lebih daripada satu KURSUS dan setiap KURSUS
mempunyai lebih daripada satu PESERTA (kekardinalan M:N); setiap PESERTA boleh mengambil satu
atau lebih UJIAN dan setiap UJIAN boleh diambil oleh satu atau lebih PESERTA (kekardinalan M:N); dan
setiap KURSUS mempunyai satu UJIAN sahaja (kekardinalan 1:1).
Sains Komputer Tingkatan 4
294
