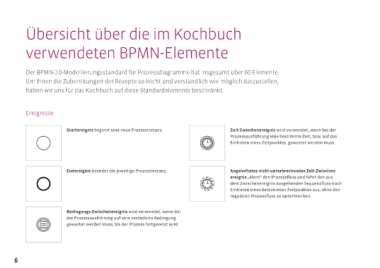

Übersicht über die im Kochbuch
verwendeten BPMN-Elemente
Der BPMN-2.0-Modellierungsstandard für Prozessdiagramme hat insgesamt über 60 Elemente.
Um Ihnen die Zubereitungen der Rezepte so leicht und verständlich wie möglich darzustellen,
haben wir uns für das Kochbuch auf diese Standardelemente beschränkt.
Ereignisse
Startereignis beginnt eine neue Prozessinstanz. Zeit-Zwischenereignis wird verwendet, wenn bei der
Prozessausführung eine bestimmte Zeit, bzw. auf das
Eintreten eines Zeitpunktes, gewartet werden muss.
Endereignis beendet die jeweilige Prozessinstanz. Angeheftetes nicht-unterbrechendes Zeit-Zwischen-
ereignis „klont“ den Prozessfluss und führt den aus
dem Zwischenereignis ausgehenden Sequenzfluss nach
Eintreten eines bestimmten Zeitpunktes aus, ohne den
regulären Prozessfluss zu unterbrechen.
Bedingungs-Zwischenereignis wird verwendet, wenn bei
der Prozessausführung auf eine veränderte Bedingung
gewartet werden muss, bis der Prozess fortgesetzt wird.
