P. 7

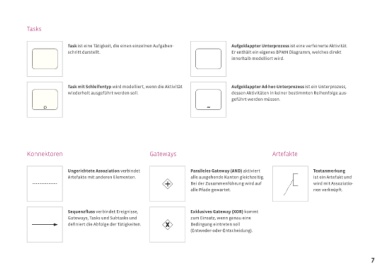

Tasks
Task ist eine Tätigkeit, die einen einzelnen Aufgaben- Aufgeklappter Unterprozess ist eine verfeinerte Aktivität.
schritt darstellt. Er enthält ein eigenes BPMN Diagramm, welches direkt
innerhalb modelliert wird.
Task mit Schleifentyp wird modelliert, wenn die Aktivität Aufgeklappter Ad-hoc-Unterprozess ist ein Unterprozess,
wiederholt ausgeführt werden soll. dessen Aktivitäten in keiner bestimmten Reihenfolge aus-
geführt werden müssen.
Konnektoren Gateways Artefakte
Ungerichtete Assoziation verbindet Paralleles Gateway (AND) aktiviert Textanmerkung
Artefakte mit anderen Elementen. alle ausgehende Kanten gleichzeitig. ist ein Artefakt und
Bei der Zusammenführung wird auf wird mit Assoziatio-
alle Pfade gewartet. nen verknüpft.
Sequenzfluss verbindet Ereignisse, Exklusives Gateway (XOR) kommt
Gateways, Tasks und Subtasks und zum Einsatz, wenn genau eine
definiert die Abfolge der Tätigkeiten. Bedingung eintreten soll
(Entweder-oder-Entscheidung).
7
