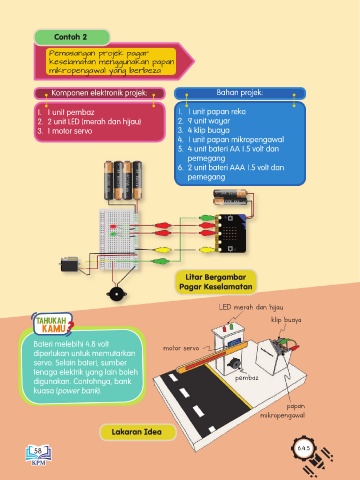

Contoh 2

Pemasangan projek pagar
keselamatan menggunakan papan
mikropengawal yang berbeza

Komponen elektronik projek: Bahan projek:

1. 1 unit pembaz 1. 1 unit papan reka
2. 2 unit LED (merah dan hijau) 2. 9 unit wayar
3. 1 motor servo 3. 4 klip buaya
4. 1 unit papan mikropengawal
5. 4 unit bateri AA 1.5 volt dan
pemegang
6. 2 unit bateri AAA 1.5 volt dan
pemegang

Litar Bergambar
Pagar Keselamatan

LED merah dan hijau

TAHUKAH klip buaya
KAMU

Bateri melebihi 4.8 volt motor servo
diperlukan untuk memutarkan
servo. Selain bateri, sumber
tenaga elektrik yang lain boleh
digunakan. Contohnya, bank pembaz
kuasa (power bank).

papan
mikropengawal

Lakaran Idea

6.4.5
