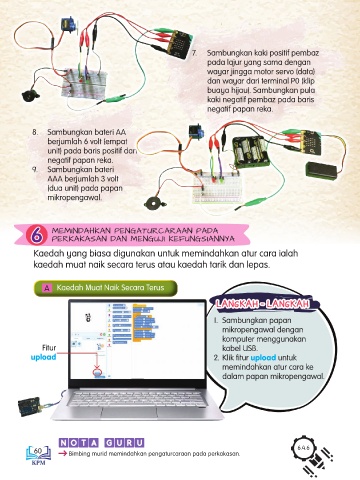

7. Sambungkan kaki positif pembaz
pada lajur yang sama dengan
wayar jingga motor servo (data)
dan wayar dari terminal P0 (klip
buaya hijau). Sambungkan pula
kaki negatif pembaz pada baris
negatif papan reka.

8. Sambungkan bateri AA
berjumlah 6 volt (empat
unit) pada baris positif dan
negatif papan reka.
9. Sambungkan bateri
AAA berjumlah 3 volt
(dua unit) pada papan
mikropengawal.

6 MEMINDAHKAN PENGATURCARAAN PADA
PERKAKASAN DAN MENGUJI KEFUNGSIANNYA
Kaedah yang biasa digunakan untuk memindahkan atur cara ialah
kaedah muat naik secara terus atau kaedah tarik dan lepas.

A Kaedah Muat Naik Secara Terus
LANGKAH - LANGKAHLANGKAH - LANGKAH

1. Sambungkan papan
mikropengawal dengan
komputer menggunakan
Fitur kabel USB.
upload 2. Klik fitur upload untuk
memindahkan atur cara ke
dalam papan mikropengawal.

6.4.6
60
Bimbing murid memindahkan pengaturcaraan pada perkakasan.
