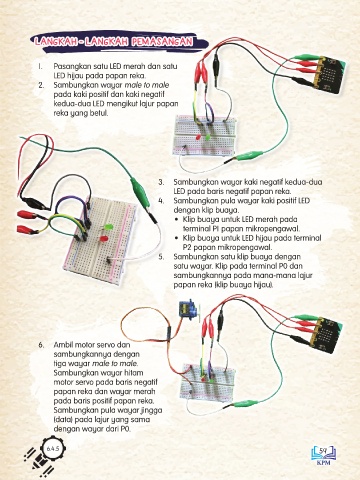

LANGKAH - LANGKAH PEMASANGANLANGKAH - LANGKAH PEMASANGAN

1. Pasangkan satu LED merah dan satu
LED hijau pada papan reka.
2. Sambungkan wayar male to male
pada kaki positif dan kaki negatif
kedua-dua LED mengikut lajur papan
reka yang betul.

3. Sambungkan wayar kaki negatif kedua-dua
LED pada baris negatif papan reka.
4. Sambungkan pula wayar kaki positif LED
dengan klip buaya.
• Klip buaya untuk LED merah pada
terminal P1 papan mikropengawal.
• Klip buaya untuk LED hijau pada terminal
P2 papan mikropengawal.
5. Sambungkan satu klip buaya dengan
satu wayar. Klip pada terminal P0 dan
sambungkannya pada mana-mana lajur
papan reka (klip buaya hijau).

6. Ambil motor servo dan
sambungkannya dengan
tiga wayar male to male.
Sambungkan wayar hitam
motor servo pada baris negatif
papan reka dan wayar merah
pada baris positif papan reka.
Sambungkan pula wayar jingga
(data) pada lajur yang sama
dengan wayar dari P0.

6.4.5 59
