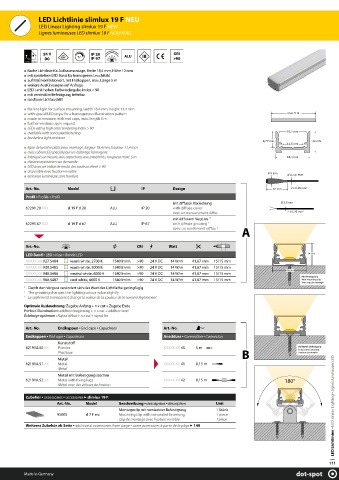

Page 111 - dot-spot Lighting Catalogue 2021

LED Lichtlinie slimlux 19 F NEU
LED Linear Lighting slimlux 19 F NEW
Lignes lumineuses LED slimlux 19 F NOUVEAU

IP 20
120° IP 67 ALU

flache Lichtlinie für Aufbaumontage, Breite 18,4 mm, Höhe 12 mm
mit speziellem LED Band für homogenes Leuchtbild
auf Maß konfektioniert, mit Endkappen, max. Länge 5 m
weitere Ausführungen auf Anfrage
LED´s mit hohen Farbwiedergabe-Index > 90
mit verdeckter Befestigung lieferbar
randloser Lichtaustritt
flat line light for surface mounting, width 18.4 mm, height 11,4 mm
with special LED stripe for a homogenous illumination pattern max. 5 m
made to measure, with end caps, max. length 5 m
further versions upon request
LEDs with a high color rendering index > 90
15,2 mm
available with concealed fastening
borderless light emission
8,77 mm 12 mm
11,5 mm
ligne de lumière plate pour montage, largeur 18,4 mm, hauteur 11,4 mm
avec ruban LED spécial pour un éclairage homogène
fabriqué sur mesure, aux capuchons aux extrémités, longueur maxi. 5 m 18,4 mm
d'autres exécutions sur demande
LED avec un indice de rendu des couleurs élevé > 90
disponible avec fixation invisible Ø 9 mm
émission lumineuse sans bordure Ø 4 mm PUR
Art.-No. Model IP Design 32 mm 2 x 0,25 mm²
Profi l ▪ Profile ▪ Profil
mit diff user Abdeckung Ø 3,5 mm
62291.20.XXX sl 19 F d 20 ALU IP 20 with diff use cover
2 x 0,25 mm²
avec un recouvrement diff us
mit diffusem Verguss 1
62291.67.XXX sl 19 F d 67 ALU IP 67 with diffuse grouting 1
avec un scellement diffus 1
A

Art.-No. CRI Watt
LED Band ▪ LED stripe ▪ Bande LED 14 mm
XXXXX.XX.927.5484 warm white, 2700 K 1540 lm/m >90 24 V DC 14 W/m 41,67 mm 15/15 mm
XXXXX.XX.930.5485 warm white, 3000 K 1540 lm/m >90 24 V DC 14 W/m 41,67 mm 15/15 mm
22 mm
XXXXX.XX.940.5486 neutral white, 4000 K 1540 lm/m >90 24 V DC 14 W/m 41,67 mm 15/15 mm
Mit Montageclip
XXXXX.XX.960.5487 cool white, 6000 K 1540 lm/m >90 24 V DC 14 W/m 41,67 mm 15/15 mm With mounting clip
Avec clip de montage
1 Durch den Verguss verändert sich der Wert der Lichtfarbe geringfügig
1 The grouting changes the lighting colour value slightly
1
Le scellement transparent change la valeur de la couleur de la lumière légèrement
Optimale Ausleuchtung:Zugabe Anfang + n x cut + Zugabe Ende
Perfect illumination: addition beginning + n x cut + addition end
Éclairage optimum : Rajout début + n x cut + rajout fi n
Art.-No. Endkappen ▪ End caps ▪ Capuchons Art.-No.
Endkappen ▪ End caps ▪ Capuchons Anschluss ▪ Connection ▪ Connexion
Kunststoff
62191A.50.XX Plastics XXXXX.XX.45 5 m Verdeckte Befestigung
Concealed fastening
Plastique B Fixation dissimulée
Metall
62191A.51.XX Metal XXXXX.XX.41 0,15 m
Métal
Metall mit Befestigungslaschen
62191A.52.XX Metal with fi xing lugs XXXXX.XX.42 0,15 m 180°
Métal avec des éclisses de fi xation

Zubehör ▪ accessories ▪ accessoires ► slimlux 19 F
Art.-No. Model Beschreibung ▪ description ▪ description Unit LED Lichtlinien ▪ LED Linear Lighting ▪ Lignes lumineuses LED
Montageclip mit verdeckter Befestigung 1 Stück
95005 sl 7 F mc Mounting clip with concealed fastening 1 piece
Clip de montage avec fi xation invisible 1 pièce
Weiteres Zubehör ab Seite ▪ additional accessories from page ▪ autre accessoires à partir de la pâge ► 149

111

Made in Germany dot-spot
