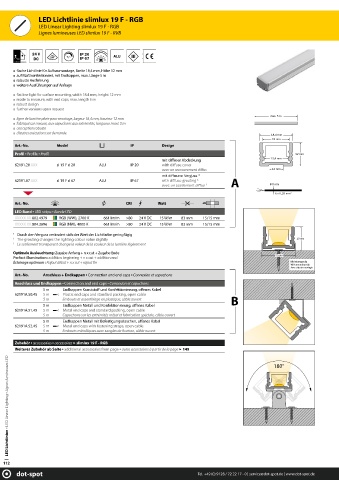

Page 112 - dot-spot Lighting Catalogue 2021

LED Lichtlinie slimlux 19 F - RGB
LED Linear Lighting slimlux 19 F - RGB
Lignes lumineuses LED slimlux 19 F - RVB

IP 20
120° IP 67 ALU

flache Lichtlinie für Aufbaumontage, Breite 18,4 mm, Höhe 12 mm
auf Maß konfektioniert, mit Endkappen, max. Länge 5 m
robuste Ausführung
weitere Ausführungen auf Anfrage
flat line light for surface mounting, width 18.4 mm, height 12 mm
made to measure, with end caps, max. length 5 m
robust design
further versions upon request
max. 5 m
ligne de lumière plate pour montage, largeur 18,4 mm, hauteur 12 mm
fabriqué sur mesure, aux capuchons aux extrémités, longueur maxi. 5 m
conception robuste
d'autres exécutions sur demande
18,4 mm
15 mm
Art.-No. Model IP Design
Profi l ▪ Profile ▪ Profil 12 mm
13,4 mm
mit diff user Abdeckung
62191.20.XXX sl 19 F d 20 ALU IP 20 with diff use cover
avec un recouvrement diff us 12 mm
mit diffusem Verguss 1
62191.67.XXX sl 19 F d 67 ALU IP 67 with diffuse grouting 1
avec un scellement diffus 1 A Ø 5 mm
6 x 0,25 mm²
Art.-No. CRI Watt
LED Band ▪ LED stripe ▪ Bande LED
XXXXX.XX.802.4979 RGB (WW), 2700 K 661 lm/m >80 24 V DC 15 W/m 83 mm 15/15 mm
XXXXX.XX.804.3696 RGB (NW), 4000 K 661 lm/m >80 24 V DC 15 W/m 83 mm 15/15 mm
1
Durch den Verguss verändert sich der Wert der Lichtfarbe geringfügig
1 The grouting changes the lighting colour value slightly 13 mm
1 Le scellement transparent change la valeur de la couleur de la lumière légèrement
Optimale Ausleuchtung:Zugabe Anfang + n x cut + Zugabe Ende 22 mm
Perfect illumination: addition beginning + n x cut + addition end
Éclairage optimum : Rajout début + n x cut + rajout fi n Mit Montageclip
With mounting clip
Avec clip de montage
Art.-No. Anschluss + Endkappen ▪ Connection and end caps ▪ Connexion et capuchons
Anschluss und Endkappen ▪ Connection and end caps ▪ Connexion et capuchons
5 m Endkappen Kunststoff und Konfektionierung, off enes Kabel
62191A.50.45 5 m Plastic end caps and standard packing, open cable
5 m Embouts et assemblage en plastique, câble ouvert B
5 m Endkappen Metall und Konfektionierung, off enes Kabel
62191A.51.45 5 m Metal end caps and standard packing, open cable
5 m Capuchons sur les extrémités métal et fabrication spéciale, câble ouvert
5 m Endkappen Metall mit Befestigungsslaschen, off enes Kabel
62191A.52.45 5 m Metal end caps with fastening straps, open cable
5 m Embouts métalliques avec sangles de fi xation, câble ouvert

Zubehör ▪ accessories ▪ accessoires ► slimlux 19 F - RGB
Weiteres Zubehör ab Seite ▪ additional accessories from page ▪ autre accessoires à partir de la pâge ► 149
LED Lichtlinien ▪ LED Linear Lighting ▪ Lignes lumineuses LED
180°
