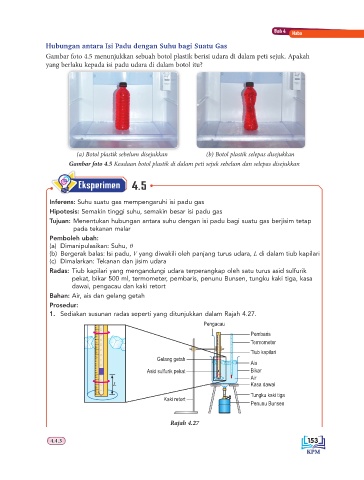

Page 159 - Fizik Tingkatan 4 KSSM

Bab 4
Haba
Hubungan antara Isi Padu dengan Suhu bagi Suatu Gas
Gambar foto 4.5 menunjukkan sebuah botol plastik berisi udara di dalam peti sejuk. Apakah
yang berlaku kepada isi padu udara di dalam botol itu?

(a) Botol plastik sebelum disejukkan (b) Botol plastik selepas disejukkan
Gambar foto 4.5 Keadaan botol plastik di dalam peti sejuk sebelum dan selepas disejukkan

Eksperimen 4.5

Inferens: Suhu suatu gas mempengaruhi isi padu gas
Hipotesis: Semakin tinggi suhu, semakin besar isi padu gas
Tujuan: Menentukan hubungan antara suhu dengan isi padu bagi suatu gas berjisim tetap
pada tekanan malar
Pemboleh ubah:
(a) Dimanipulasikan: Suhu, θ
(b) Bergerak balas: Isi padu, V yang diwakili oleh panjang turus udara, L di dalam tiub kapilari
(c) Dimalarkan: Tekanan dan jisim udara
Radas: Tiub kapilari yang mengandungi udara terperangkap oleh satu turus asid sulfurik
pekat, bikar 500 ml, termometer, pembaris, penunu Bunsen, tungku kaki tiga, kasa
dawai, pengacau dan kaki retort
Bahan: Air, ais dan gelang getah
Prosedur:
1. Sediakan susunan radas seperti yang ditunjukkan dalam Rajah 4.27.
14 Pengacau
13
12 110 Pembaris
11 100 90
10 80 Termometer
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 70 60 Tiub kapilari
8 50 40
Gelang getah
7 30 20
6 9 Ais
8 10
7
Asid sulfurik pekat 4
5 6 5 0 Bikar
3 –10
4 2
1
cm
0 Air
3
L Kasa dawai
2
1
cm
0 Tungku kaki tiga
Kaki retort
Penunu Bunsen
Rajah 4.27
4.4.3 153
