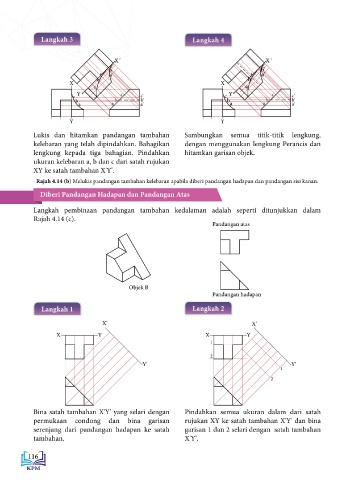

Page 124 - Lukisan Kejuruteraan Tingkatan 4

Langkah 3 Langkah 4 Langkah 3 Langkah 4

X' X'
X´ X´ X Y X Y
c' c'
b' b' 1
c a' c a' 1
b b
X X
a a 2 2 BAB 4: PANDANGAN BANTUAN
Y´ c Y´ c Y' Y'
c c' c c' 1 1
b b b' b a b b'
a a a' a a' 2 2
Y Y
Lukis dan hitamkan pandangan tambahan Sambungkan semua titik-titik lengkung,
kelebaran yang telah dipindahkan. Bahagikan dengan menggunakan lengkung Perancis dan Pindahkan semua butiran yang terdapat pada Lukis dan hitamkan pandangan tambahan
lengkung kepada tiga bahagian. Pindahkan hitamkan garisan objek. garisan kedalaman 1 dan 2. kedalaman yang telah dipindahkan.
ukuran kelebaran a, b dan c dari satah rujukan Rajah 4.14 (c) Melukis pandangan tambahan kedalaman apabila diberi pandangan hadapan dan pandangan atas.
XY ke satah tambahan X'Y'.
Rajah 4.14 (b) Melukis pandangan tambahan kelebaran apabila diberi pandangan hadapan dan pandangan sisi kanan.

Diberi Pandangan Hadapan dan Pandangan Atas
Langkah pembinaan pandangan tambahan kedalaman adalah seperti ditunjukkan dalam
Rajah 4.14 (c). 1. Lukis pandangan tambahan bagi objek berikut mengikut arah pandangan yang diberi.
Pandangan atas Saiz kotak grid adalah 10 mm x 10 mm.

(a) (b) (c)

Objek B
Pandangan hadapan

Langkah 1 Langkah 2

X' X' (d) (e) (f)
X Y X Y
1
2
Y' Y'
1
2

Bina satah tambahan X'Y' yang selari dengan Pindahkan semua ukuran dalam dari satah
permukaan condong dan bina garisan rujukan XY ke satah tambahan X'Y' dan bina
serenjang dari pandangan hadapan ke satah garisan 1 dan 2 selari dengan satah tambahan
tambahan. X'Y'.

116 117
