Page 123 - Lukisan Kejuruteraan Tingkatan 4

4.3 Aplikasi Pandangan Tambahan Langkah 3 Langkah 4
b'
a'
c c' a' b' c c'
b b
a 2 a
Standar 4.3.1 Menghasilkan Pandangan Tambahan a 1
Pembelajara Berdasarkan Lukisan Ortografik yang Diberi a' b b' c Y' a' b' c Y' BAB 4: PANDANGAN BANTUAN
c'
c'
1 a 1 a b
Diberi Pandangan Hadapan dan Pandangan Pelan
Murid boleh:
• Menghasilkan Pandangan Langkah pembinaan pandangan tambahan ketinggian adalah 2 a a
Tambahan berdasarkan b c X' 2 b X'
Lukisan Ortografik yang seperti ditunjukkan dalam Rajah 4.14 (a). X Y c Y
diberi. X
Pandangan atas • Lukis dan hitamkan pandangan Sambungkan semua titik lengkung
tambahan ketinggian yang telah menggunakan lengkung Perancis dan
dipindahkan. lengkapkan rajah pandangan tambahan
• Melukis lengkung - bahagikan lengkung ketinggian.
sekurang-kurangnya kepada tiga
bahagian. Pindahkan ukuran ketinggian
a, b dan c dari satah rujukan XY ke satah
tambahan X'Y'.
Objek C

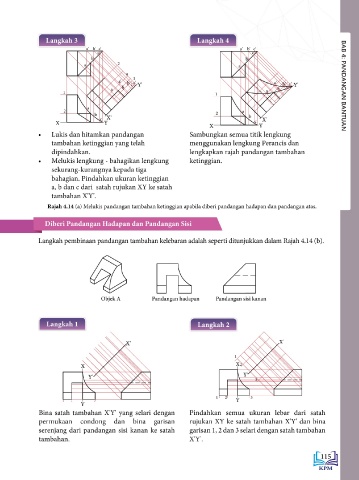

Rajah 4.14 (a) Melukis pandangan tambahan ketinggian apabila diberi pandangan hadapan dan pandangan atas.
Pandangan hadapan
Diberi Pandangan Hadapan dan Pandangan Sisi
Langkah 1 Langkah 2
Langkah pembinaan pandangan tambahan kelebaran adalah seperti ditunjukkan dalam Rajah 4.14 (b).

Y' Y'
1
1 Objek A Pandangan hadapan Pandangan sisi kanan

2 2
X' X'
X Y X Y Langkah 1 Langkah 2
Bina satah tambahan X'Y' yang selari dengan Pindahkan semua ukuran tinggi dari satah X'
permukaan condong dan bina garisan serenjang rujukan XY ke satah tambahan X'Y' dan bina X'
dari pandangan atas ke satah tambahan. garisan 1 dan 2 selari dengan satah tambahan 1
X'Y'. X X2

Y' Y'
3

1 2 Y 3
Y
Bina satah tambahan X'Y' yang selari dengan Pindahkan semua ukuran lebar dari satah
permukaan condong dan bina garisan rujukan XY ke satah tambahan X'Y' dan bina
serenjang dari pandangan sisi kanan ke satah garisan 1, 2 dan 3 selari dengan satah tambahan
tambahan. X'Y'.

114 115
