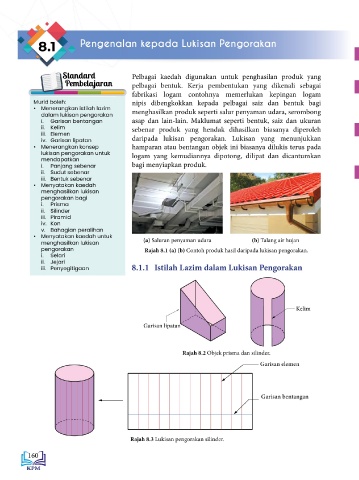

Page 168 - Lukisan Kejuruteraan Tingkatan 4

Terdapat beberapa istilah yang lazim digunakan dalam lukisan pengorakan.
8.1 Pengenalan kepada Lukisan Pengorakan Garisan Bentangan

Merupakan garisan ukuran bentangan objek atau panjang ukur lilit pada prisma atau silinder.
Standar Pelbagai kaedah digunakan untuk penghasilan produk yang
Pembelajara pelbagai bentuk. Kerja pembentukan yang dikenali sebagai Kelim BAB 8: LUKISAN PENGORAKAN
fabrikasi logam contohnya memerlukan kepingan logam
Murid boleh: nipis dibengkokkan kepada pelbagai saiz dan bentuk bagi Merupakan garisan potongan atau cantuman yang membolehkan objek dibuka membentuk lukisan
• Menerangkan istilah lazim menghasilkan produk seperti salur penyaman udara, serombong pengorakan atau mencantumkan kedua-dua hujung bentangan yang membentuk objek.
dalam lukisan pengorakan
i. Garisan bentangan asap dan lain-lain. Maklumat seperti bentuk, saiz dan ukuran
sebenar produk yang hendak dihasilkan biasanya diperoleh
ii. Kelim Garisan Elemen
iii. Elemen
iv. Garisan lipatan daripada lukisan pengorakan. Lukisan yang menunjukkan Merupakan garisan binaan yang dibina untuk memudahkan pembinaan lukisan pengorakan bagi
• Menerangkan konsep hamparan atau bentangan objek ini biasanya dilukis terus pada
lukisan pengorakan untuk logam yang kemudiannya dipotong, dilipat dan dicantumkan memindahkan jarak pada objek silinder dan kon yang mempunyai permukaan melengkung.
mendapatkan
i. Panjang sebenar bagi menyiapkan produk. Garisan Lipatan
ii. Sudut sebenar
iii. Bentuk sebenar
• Menyatakan kaedah Merupakan garisan yang menunjukkan kedudukan lipatan objek bagi menghasilkan bentuk segi
menghasilkan lukisan seperti segi tiga, segi empat dan sebagainya.
pengorakan bagi
i. Prisma
ii. Silinder
iii. Piramid 8.1.2 Konsep Lukisan Pengorakan
iv. Kon
v. Bahagian peralihan Pengorakan merupakan bentangan suatu bongkah berongga pada satah rata. Kebiasaannya lukisan
• Menyatakan kaedah untuk (a) Saluran penyaman udara (b) Talang air hujan
menghasilkan lukisan ini digunakan dalam kerja-kerja fabrikasi logam seperti pembuatan serombong asap, paip, sistem
pengorakan Rajah 8.1 (a) (b) Contoh produk hasil daripada lukisan pengorakan. pengudaraan dan lain-lain. Lukisan pengorakan akan dilukis pada kepingan logam, dipotong dan
i. Selari dicantumkan pada bahagian kelim bagi menghasilkan produk. Bentangan dihasilkan menggunakan
ii. Jejari
iii. Penyegitigaan 8.1.1 Istilah Lazim dalam Lukisan Pengorakan panjang sebenar, bentuk sebenar permukaan dan sudut sebenar objek seperti Rajah 8.4.

(a) Bongkah berongga

Kelim

Garisan lipatan

Ukuran dan bentuk
Rajah 8.2 Objek prisma dan silinder. bentangan sama dengan
objek sebenar
Garisan elemen

(b) Bentangan
Garisan bentangan

Rajah 8.4 Lukisan dihasilkan menggunakan panjang sebenar, bentuk sebenar permukaan
dan sudut sebenar objek.

Rajah 8.3 Lukisan pengorakan silinder.
160 161
