8.1.3 Kaedah Menghasilkan Lukisan Pengorakan Prisma

Lukisan pengorakan boleh dihasilkan berdasarkan kepada bentuk bongkah. Terdapat lima jenis Bongkah tegak dengan permukaan bersegi sama ada dalam keadaan tegak, condong atau terpenggal.
bongkah yang boleh dikelaskan sama ada dalam keadaan tegak, condong dan terpenggal seperti

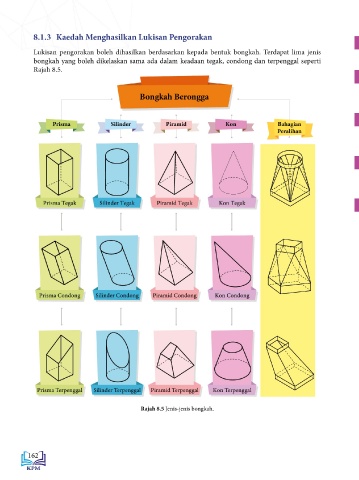

Rajah 8.5. Silinder

Bongkah tegak dengan permukaan melengkung sama ada dalam keadaan tegak, condong BAB 8: LUKISAN PENGORAKAN
Bongkah Berongga atau terpenggal.

Piramid
Prisma Silinder Piramid Kon Bahagian
Peralihan Bongkah meruncing ke hujung dengan permukaan bersegi sama ada dalam keadaan tegak, condong
atau terpenggal.

Kon

Merupakan bongkah meruncing ke hujung dengan permukaan melengkung sama ada dalam
keadaan tegak, condong atau terpenggal.

Prisma Tegak Silinder Tegak Piramid Tegak Kon Tegak Bahagian Peralihan

Merupakan bongkah gabungan tegak dan runcing dengan permukaan rata, melengkung atau
gabungan rata dan melengkung sama ada dalam keadaan tegak atau condong.

8.1.4 Kaedah untuk Menghasilkan Lukisan Pengorakan

Terdapat tiga kaedah yang boleh digunakan untuk membina lukisan pengorakan berdasarkan
bentuk bongkah berongga. Berongga bermaksud bongkah yang kosong sama ada berpenutup
ataupun tidak.
Prisma Condong Silinder Condong Piramid Condong Kon Condong
Jadual 8.1 Kaedah pengorakan bagi pelbagai jenis bongkah.

Kaedah Pengorakan Mengikut Pengelasan Bongkah

Kaedah Selari Kaedah Jejari Kaedah Penyegitigaan
Kaedah Pengorakan

Piramid Tegak dan Piramid Oblik Bahagian
Kumpulan Bongkah Prisma dan Silinder Kon Tegak dan Kon Oblik Peralihan

Jenis Bongkah • Prisma Tegak • Piramid Tegak • Piramid Oblik • Bahagian
Peralihan
Prisma Terpenggal Silinder Terpenggal Piramid Terpenggal Kon Terpenggal • Prisma Terpenggal • Piramid Terpenggal • Kon Oblik
• Prisma Oblik • Kon Tegak
Rajah 8.5 Jenis-jenis bongkah. • Silinder Tegak • Kon Terpenggal
• Silinder Terpenggal • Frustrum
• Silinder Oblik
