8.1.3 Kaedah Menghasilkan Lukisan Pengorakan Prisma
Lukisan pengorakan boleh dihasilkan berdasarkan kepada bentuk bongkah. Terdapat lima jenis Bongkah tegak dengan permukaan bersegi sama ada dalam keadaan tegak, condong atau terpenggal.
bongkah yang boleh dikelaskan sama ada dalam keadaan tegak, condong dan terpenggal seperti
Rajah 8.5. Silinder
Bongkah tegak dengan permukaan melengkung sama ada dalam keadaan tegak, condong BAB 8: LUKISAN PENGORAKAN
Bongkah Berongga atau terpenggal.
Piramid
Prisma Silinder Piramid Kon Bahagian
Peralihan Bongkah meruncing ke hujung dengan permukaan bersegi sama ada dalam keadaan tegak, condong
atau terpenggal.
Kon
Merupakan bongkah meruncing ke hujung dengan permukaan melengkung sama ada dalam
keadaan tegak, condong atau terpenggal.
Prisma Tegak Silinder Tegak Piramid Tegak Kon Tegak Bahagian Peralihan
Merupakan bongkah gabungan tegak dan runcing dengan permukaan rata, melengkung atau
gabungan rata dan melengkung sama ada dalam keadaan tegak atau condong.

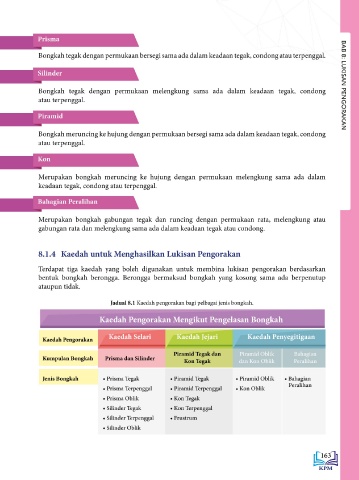

8.1.4 Kaedah untuk Menghasilkan Lukisan Pengorakan
Terdapat tiga kaedah yang boleh digunakan untuk membina lukisan pengorakan berdasarkan
bentuk bongkah berongga. Berongga bermaksud bongkah yang kosong sama ada berpenutup
ataupun tidak.
Prisma Condong Silinder Condong Piramid Condong Kon Condong
Jadual 8.1 Kaedah pengorakan bagi pelbagai jenis bongkah.
Kaedah Pengorakan Mengikut Pengelasan Bongkah
Kaedah Selari Kaedah Jejari Kaedah Penyegitigaan
Kaedah Pengorakan
Piramid Tegak dan Piramid Oblik Bahagian
Kumpulan Bongkah Prisma dan Silinder Kon Tegak dan Kon Oblik Peralihan
Jenis Bongkah • Prisma Tegak • Piramid Tegak • Piramid Oblik • Bahagian
Peralihan
Prisma Terpenggal Silinder Terpenggal Piramid Terpenggal Kon Terpenggal • Prisma Terpenggal • Piramid Terpenggal • Kon Oblik
• Prisma Oblik • Kon Tegak
Rajah 8.5 Jenis-jenis bongkah. • Silinder Tegak • Kon Terpenggal
• Silinder Terpenggal • Frustrum
• Silinder Oblik
