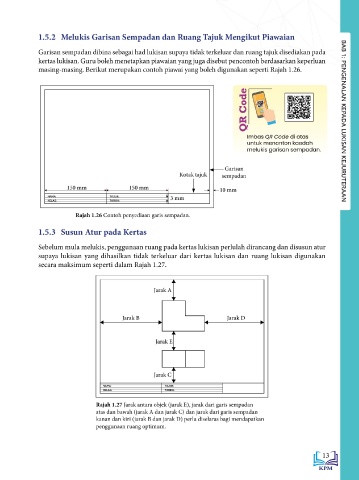

1.5.2 Melukis Garisan Sempadan dan Ruang Tajuk Mengikut Piawaian
1.5 Penyediaan Kertas dalam Lukisan Kejuruteraan Garisan sempadan dibina sebagai had lukisan supaya tidak terkeluar dan ruang tajuk disediakan pada

kertas lukisan. Guru boleh menetapkan piawaian yang juga disebut pencontoh berdasarkan keperluan
masing-masing. Berikut merupakan contoh piawai yang boleh digunakan seperti Rajah 1.26.
Standar 1.5.1 Melaras Kertas pada Papan Lukisan
Pembelajara
Langkah melaras kertas pada papan lukisan adalah seperti Rajah 1.25.

Murid boleh:
• Melaras kertas di atas papan
lukisan Langkah 1
• Melukis garisan sempadan BAB 1: PENGENALAN KEPADA LUKISAN KEJURUTERAAN
dan ruang tajuk mengikut
piawaian yang ditetapkan
Imbas QR Code di atas
• Merancang susun atur lukisan
untuk menonton kaedah
pada kertas lukisan.
melukis garisan sempadan.
Garisan
Kotak tajuk sempadan
Siapkan papan dengan pembaris sesiku T. Rapatkan di bahagian 150 mm 150 mm 10 mm
bawah. NAMA: TAJUK: 3 mm
KELAS: TARIKH:

Langkah 2 Rajah 1.26 Contoh penyediaan garis sempadan.
1.5.3 Susun Atur pada Kertas
Imbas QR Code di atas untuk
menonton kaedah melaraskan
Sebelum mula melukis, penggunaan ruang pada kertas lukisan perlulah dirancang dan disusun atur
kertas pada papan lukisan.
supaya lukisan yang dihasilkan tidak terkeluar dari kertas lukisan dan ruang lukisan digunakan
secara maksimum seperti dalam Rajah 1.27.

Jarak A
Letakkan kertas A3 selari atas bilah pembaris sesiku T dan
lekatkan bahagian atas kertas.

Langkah 3 Langkah 4 Jarak B Jarak D

Jarak E

Jarak C
NAMA: TAJUK:
KELAS: TARIKH:
Gerakkan pembaris sesiku T ke atas dan lekatkan Kertas A3 siap dilaraskan pada papan lukisan. Rajah 1.27 Jarak antara objek (jarak E), jarak dari garis sempadan
bahagian bawah kertas. atas dan bawah (jarak A dan jarak C) dan jarak dari garis sempadan
kanan dan kiri (jarak B dan jarak D) perlu diselaras bagi mendapatkan
Rajah 1.25 Langkah melaras kertas. penggunaan ruang optimum.
