1.6.2 Teknik Penghurufan dalam Penyediaan
1.6 Penghurufan dalam Lukisan Kejuruteraan Kertas Lukisan

Penghurufan seragam dari segi saiz, tinggi, lebar dan jarak
penting dalam menyiapkan butiran lukisan kejuruteraan. Berikut
Standar Nota, dimensi dan spesifikasi ditulis sebagai sokongan bagi
Pembelajara penjelasan pada lukisan kejuruteraan. Tulisan dan lakaran merupakan beberapa panduan yang boleh diikuti.
yang baik akan memudahkan pengguna mentafsir lukisan Penggunaan Garisan Panduan
Murid boleh: kejuruteraan dan kebiasaannya boleh dijadikan petunjuk kepada Digunakan sebagai panduan ketinggian huruf. Pensel gred keras Menulis dengan kecondongan pensel
• Mengenal pasti teknik menulis tahap kemahiran seseorang pelukis. Penghurufan biasanya dibuat 60° pada permukaan boleh digunakan
bentuk huruf mengikut seperti 2H biasanya digunakan untuk membina garisan ini. untuk memperoleh tulisan yang baik.
piawaian menggunakan pensel gred H, F atau HB. Garisan panduan BAB 1: PENGENALAN KEPADA LUKISAN KEJURUTERAAN

• Mengaplikasikan teknik 60°
penghurufan dalam
penyediaan kertas lukisan 1.6.1 Teknik Menulis Bentuk Huruf Mengikut
i. Penggunaan garisan Piawaian
panduan Jarak antara Huruf
ii. Jarak antara huruf
iii. Jarak antara perkataan Penghurufan yang seragam penting dalam menyiapkan lukisan Keseragaman jarak antara huruf membolehkan perkataan
kejuruteraan sebagai dokumen rasmi. Terdapat dua jenis kelihatan lebih kemas.
iv. Keseragaman penghurufan
penghurufan iaitu huruf tegak piawai dan huruf condong piawai.

Jarak seragam Meletakkan alas di bawah
tangan semasa menulis boleh
mengelakkan kertas daripada
kotor semasa menulis.
Jarak tidak seragam

Jarak antara Perkataan
Keseragaman jarak antara perkataan membolehkan penghurufan
lebih kemas.

Keseragaman Penghurufan

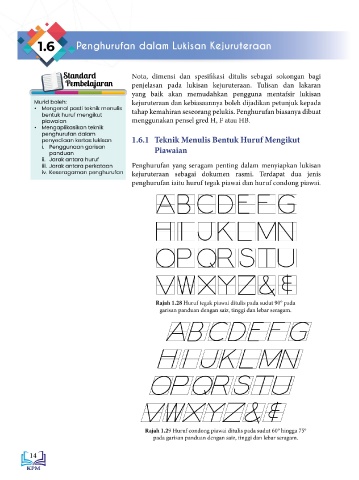

Rajah 1.28 Huruf tegak piawai ditulis pada sudut 90° pada
garisan panduan dengan saiz, tinggi dan lebar seragam.
Segi saiz, tinggi, lebar dan jarak seragam - baik.

Rajah 1.30 (a) Penghurufan yang baik.
Penghurufan Kesilapan
Gaya penghurufan tidak seragam.

Ketinggian huruf tidak seragam.

Kecondongan huruf tidak seragam.

Ketebalan huruf tidak seragam.

Rajah 1.29 Huruf condong piawai ditulis pada sudut 60° hingga 75° Jarak antara huruf tidak seragam.
pada garisan panduan dengan saiz, tinggi dan lebar seragam. Rajah 1.30 (b) Pelbagai kesilapan penghurufan.
