- 353 -

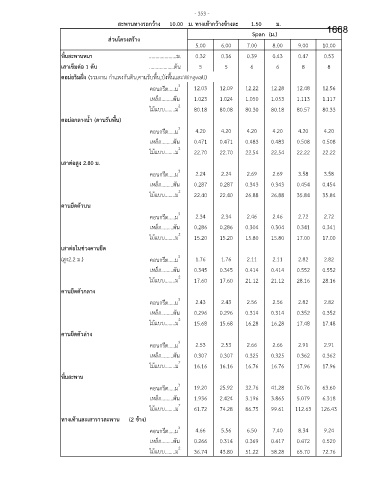

สะพานทางรถกว้าง 10.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1668
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 5 5 6 6 8 8
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 12.03 12.09 12.22 12.28 12.48 12.56
เหลก.........ตน 1.023 1.024 1.050 1.053 1.113 1.117
็
ั
ไม้แบบ........ม 2 80.18 80.08 80.30 80.18 80.57 80.33
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 4.20 4.20 4.20 4.20 4.20 4.20
็
ั
เหลก.........ตน 0.471 0.471 0.483 0.483 0.508 0.508
ไม้แบบ........ม 2 22.70 22.70 22.54 22.54 22.22 22.22
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 2.24 2.24 2.69 2.69 3.58 3.58
ั
็
เหลก.........ตน 0.287 0.287 0.343 0.343 0.454 0.454
ไม้แบบ........ม 2 22.40 22.40 26.88 26.88 35.84 35.84
คานยึดตัวบน

คอนกรีต.....ม 3 2.34 2.34 2.46 2.46 2.72 2.72
เหลก.........ตน 0.286 0.286 0.304 0.304 0.341 0.341
ั
็
ไม้แบบ........ม 2 15.20 15.20 15.80 15.80 17.00 17.00
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.76 1.76 2.11 2.11 2.82 2.82
ั
็
เหลก.........ตน 0.345 0.345 0.414 0.414 0.552 0.552
ไม้แบบ........ม 2 17.60 17.60 21.12 21.12 28.16 28.16
คานยึดตัวกลาง
คอนกรีต.....ม 3 2.43 2.43 2.56 2.56 2.82 2.82

็
เหลก.........ตน 0.296 0.296 0.314 0.314 0.352 0.352
ั
ไม้แบบ........ม 2 15.68 15.68 16.28 16.28 17.48 17.48
คานยึดตัวล่าง
คอนกรีต.....ม 3 2.53 2.53 2.66 2.66 2.91 2.91
ั
เหลก.........ตน 0.307 0.307 0.325 0.325 0.362 0.362
็
ไม้แบบ........ม 2 16.16 16.16 16.76 16.76 17.96 17.96
พื้นสะพาน
คอนกรีต.....ม 3 19.20 25.92 32.76 41.28 50.76 63.60
เหลก.........ตน 1.936 2.424 3.196 3.865 5.079 6.318
็
ั
ไม้แบบ........ม 2 61.72 74.28 86.75 99.61 112.63 126.43
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
