- 350 -

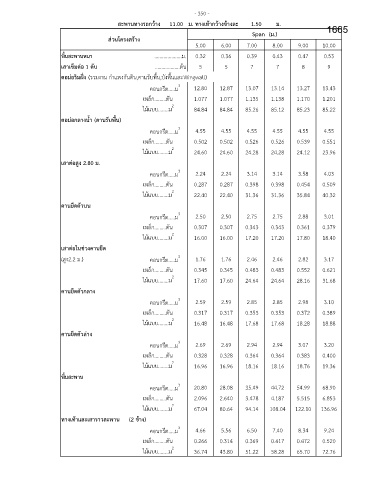

สะพานทางรถกว้าง 11.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1665
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 5 5 7 7 8 9
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 12.80 12.87 13.07 13.14 13.27 13.43
เหลก.........ตน 1.077 1.077 1.135 1.138 1.170 1.201
็
ั
ไม้แบบ........ม 2 84.84 84.84 85.26 85.12 85.23 85.22
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 4.55 4.55 4.55 4.55 4.55 4.55
ั
เหลก.........ตน 0.502 0.502 0.526 0.526 0.539 0.551
็
ไม้แบบ........ม 2 24.60 24.60 24.28 24.28 24.12 23.96
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 2.24 2.24 3.14 3.14 3.58 4.03
ั
็
เหลก.........ตน 0.287 0.287 0.398 0.398 0.454 0.509
ไม้แบบ........ม 2 22.40 22.40 31.36 31.36 35.84 40.32
คานยึดตัวบน

คอนกรีต.....ม 3 2.50 2.50 2.75 2.75 2.88 3.01
เหลก.........ตน 0.307 0.307 0.343 0.343 0.361 0.379
ั
็
ไม้แบบ........ม 2 16.00 16.00 17.20 17.20 17.80 18.40
เสาต่อในช่วงคานยึด
(สง2.2 ม.) คอนกรีต.....ม 3 1.76 1.76 2.46 2.46 2.82 3.17
ู
เหลก.........ตน 0.345 0.345 0.483 0.483 0.552 0.621
ั
็
ไม้แบบ........ม 2 17.60 17.60 24.64 24.64 28.16 31.68
คานยึดตัวกลาง
คอนกรีต.....ม 3 2.59 2.59 2.85 2.85 2.98 3.10

เหลก.........ตน 0.317 0.317 0.353 0.353 0.372 0.389
ั
็
ไม้แบบ........ม 2 16.48 16.48 17.68 17.68 18.28 18.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 2.69 2.69 2.94 2.94 3.07 3.20
ั
เหลก.........ตน 0.328 0.328 0.364 0.364 0.383 0.400
็
ไม้แบบ........ม 2 16.96 16.96 18.16 18.16 18.76 19.36
พื้นสะพาน
คอนกรีต.....ม 3 20.80 28.08 35.49 44.72 54.99 68.90
ั
เหลก.........ตน 2.096 2.640 3.478 4.187 5.515 6.853
็
ไม้แบบ........ม 2 67.04 80.64 94.14 108.04 122.10 136.96
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
