- 352 -

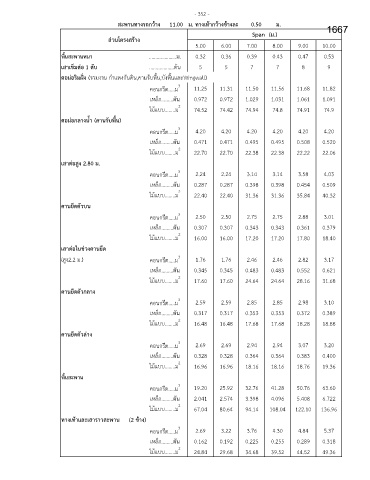

สะพานทางรถกว้าง 11.00 ม. ทางเท้ากว้างข้างละ 0.50 ม. 1667
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 5 5 7 7 8 9
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 11.25 11.31 11.50 11.56 11.68 11.82
เหลก.........ตน 0.972 0.972 1.029 1.031 1.061 1.091
็
ั
ไม้แบบ........ม 2 74.52 74.42 74.94 74.8 74.91 74.9
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 4.20 4.20 4.20 4.20 4.20 4.20
็
ั
เหลก.........ตน 0.471 0.471 0.495 0.495 0.508 0.520
ไม้แบบ........ม 2 22.70 22.70 22.38 22.38 22.22 22.06
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 2.24 2.24 3.14 3.14 3.58 4.03
ั
็
เหลก.........ตน 0.287 0.287 0.398 0.398 0.454 0.509
ไม้แบบ........ม 2 22.40 22.40 31.36 31.36 35.84 40.32
คานยึดตัวบน
คอนกรีต.....ม 3 2.50 2.50 2.75 2.75 2.88 3.01
เหลก.........ตน 0.307 0.307 0.343 0.343 0.361 0.379
ั
็
ไม้แบบ........ม 2 16.00 16.00 17.20 17.20 17.80 18.40
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.76 1.76 2.46 2.46 2.82 3.17
ั
็
เหลก.........ตน 0.345 0.345 0.483 0.483 0.552 0.621
ไม้แบบ........ม 2 17.60 17.60 24.64 24.64 28.16 31.68
คานยึดตัวกลาง

คอนกรีต.....ม 3 2.59 2.59 2.85 2.85 2.98 3.10
็
เหลก.........ตน 0.317 0.317 0.353 0.353 0.372 0.389
ั
ไม้แบบ........ม 2 16.48 16.48 17.68 17.68 18.28 18.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 2.69 2.69 2.94 2.94 3.07 3.20
ั
เหลก.........ตน 0.328 0.328 0.364 0.364 0.383 0.400
็
ไม้แบบ........ม 2 16.96 16.96 18.16 18.16 18.76 19.36
พื้นสะพาน
คอนกรีต.....ม 3 19.20 25.92 32.76 41.28 50.76 63.60
เหลก.........ตน 2.041 2.574 3.398 4.096 5.408 6.722
็
ั
ไม้แบบ........ม 2 67.04 80.64 94.14 108.04 122.10 136.96
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 2.69 3.22 3.76 4.30 4.84 5.37
เหลก.........ตน 0.162 0.192 0.225 0.255 0.289 0.318
็
ั
ไม้แบบ........ม 2 24.84 29.68 34.68 39.52 44.52 49.36
