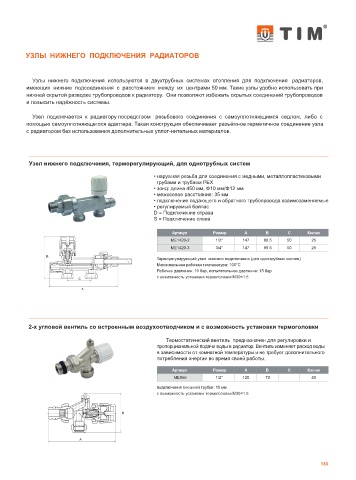

УЗЛЫ НИЖНЕГО ПОДКЛЮЧЕНИЯ РАДИАТОРОВ

Узлы нижнего подключения используются в двухтрубных системах отопления для подключения радиаторов,
имеющих нижние подсоединения с расстоянием между их центрами 50 мм. Такие узлы удобно использовать при
нижней скрытой разводке трубопроводов к радиатору. Они позволяют избежать скрытых соединений трубопроводов
и повысить надёжность системы.

Узел подключается к радиатору посредством резьбового соединения с самоуплотняющимся седлом, либо с
помощью самоуплотняющегося адаптера. Такая конструкция обеспечивает разъёмное герметичное соединение узла
с радиатором без использования дополнительных уплот-нительных материалов.

Узел нижнего подключения, терморегулирующий, для однотрубных систем

• наружная резьба для соединения с медными, металлопластиковыми
трубами и трубами PEX
• зонд: длина 450 мм, Φ10 мм/Φ12 мм
• межосевое расстояние: 35 мм
• подключение подающего и обратного трубопровода взаимозаменяемые
• регулируемый байпас
D = Подключение справа
S = Подключение слева

Артикул Размер A B C Кол-во
ME1420-2 1/2" 147 89.5 50 25
ME1420-3 3/4" 147 89.5 50 25
Терморегулирующий узел нижнего подключения (для однотрубных систем)
Максимальная рабочая температура: 100°С
Рабочее давление: 10 бар, испытательное давление: 15 бар
с возможность установки термоголовки М30×1.5

2-х угловой вентиль со встроенным воздухоотводчиком и с возможность установки термоголовки

Термостатический вентиль предназначен для регулировки и
пропорциональной подачи воды в радиатор. Вентиль изменяет расход воды
в зависимости от комнатной температуры и не требует дополнительного
потребления энергии во время своей работы.

Артикул Размер A B C Кол-во
ME866 1/2" 120 70 40

подключения внешней трубки: 15 мм
с возможность установки термоголовки М30×1.5
