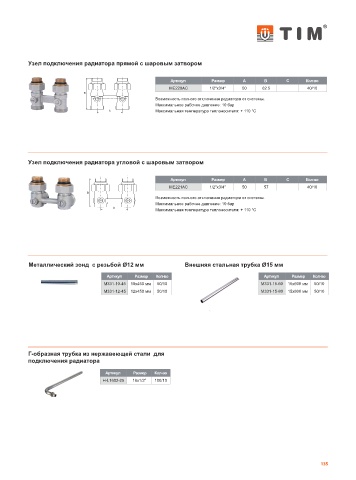

Page 135 - TIM

Узел подключения радиатора прямой с шаровым затвором

Артикул Размер A B C Кол-во
ME220AC 1/2"x3/4" 50 62.5 40/10

Возможность полного отключения радиатора от системы.
Максимальное рабочее давление: 10 бар
Максимальная температура теплоносителя: + 110 °С

Узел подключения радиатора угловой с шаровым затвором

Артикул Размер A B C Кол-во
ME221AC 1/2"x3/4" 50 57 40/10
Возможность полного отключения радиатора от системы.
Максимальное рабочее давление: 10 бар
Максимальная температура теплоносителя: + 110 °С

Металлический зонд с резьбой Ø12 мм Внешняя стальная трубка Ø15 мм

Артикул Размер Кол-во Артикул Размер Кол-во
M331-10-45 10x450 мм 50/10 M331-15-60 15x600 мм 50/10
M331-12-45 12x450 мм 50/10 M331-15-80 15x800 мм 50/10

Г-образная трубка из нержавеющей стали для
подключения радиатора

Артикул Размер Кол-во
H-L1602-25 16x1/2” 100/10

135
