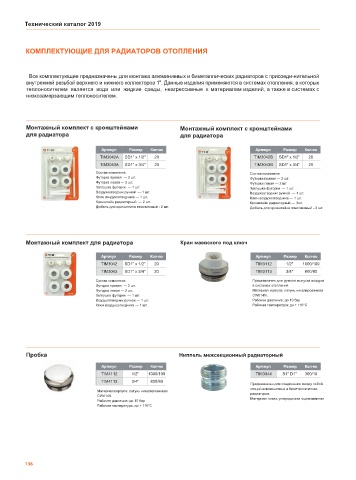

Page 136 - TIM

Технический каталог 2019

КОМПЛЕКТУЮЩИЕ ДЛЯ РАДИАТОРОВ ОТОПЛЕНИЯ

Все комплектующие предназначены для монтажа алюминиевых и биметаллических радиаторов с присоеди-нительной
внутренней резьбой верхнего и нижнего коллекторов 1". Данные изделия применяются в системах отопления, в которых
теплоносителем является вода или жидкие среды, неагрессивные к материалам изделий, а также в системах с
низкозамерзающим теплоносителем.

Монтажный комплект с кронштейнами Монтажный комплект с кронштейнами
для радиатора для радиатора

Артикул Размер Кол-во Артикул Размер Кол-во
TIM3042A SD1" x 1/2" 20 TIM3042B SD1" x 1/2" 20
TIM3043A SD1" x 3/4" 20 TIM3043B SD1" x 3/4" 20
Состав комплекта: Состав комплекта:
Футорка правая — 2 шт. Футорка правая — 2 шт.
Футорка левая — 2 шт. Футорка левая — 2 шт.
Заглушка футорки — 1 шт. Заглушка футорки — 1 шт.
Воздухоотводчик ручной — 1 шт. Воздухоотводчик ручной — 1 шт.
Ключ воздухоотводчика — 1 шт. Ключ воздухоотводчика — 1 шт.
Кронштейн радиаторный — 2 шт. Кронштейн радиаторный — 3шт.
Дюбель для кронштейна пластиковый - 2 шт. Дюбель для кронштейна пластиковый --3 шт.

Монтажный комплект для радиатора Кран маевского под ключ

Артикул Размер Кол-во Артикул Размер Кол-во
TIM3042 SD1" x 1/2" 20 TIM3112 1/2" 1000/100
TIM3043 SD1" x 3/4" 20 TIM3113 3/4" 800/80
Состав комплекта: Предназначен для ручного выпуска воздуха
Футорка правая — 2 шт. в системах отопления.
Футорка левая — 2 шт. Материал корпуса: латунь никелированная
Заглушка футорки — 1 шт. CW614N.
Воздухоотводчик ручной — 1 шт. Рабочее давление: до 10 бар
Ключ воздухоотводчика — 1 шт. Рабочая температура: до + 110°С

Пробка Ниппель межсекционный радиаторный

Артикул Размер Кол-во Артикул Размер Кол-во
TIM4112 1/2" 1000/100 TIM3044 S1" D1" 300/10
TIM4113 3/4" 800/80 Предназначен для соединения между собой
секций алюминиевых и биметаллических
Материал корпуса: латунь никелированная радиаторов.
CW614N.
Рабочее давление: до 10 бар Материал: сталь углеродистая оцинкованная
Рабочая температура: до + 110°С

136
