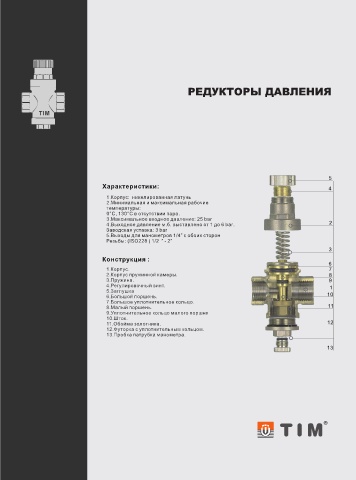

РЕДУКТОРЫ ДАВЛЕНИЯ

5
Характеристики: 4

1. Корпус: никелированная латунь
2. Минимальная и максимальная рабочие
температуры:
0°C, 130°C в отсутствии пара.
3. Максимальное входное давление: 25 bar
4. Выходное давление м.б. выставлено от 1 до 6 bar. 2
Заводская уставка: 3 bar
5. Выходы для манометров 1/4” с обоих сторон
Резьбы: (ISO228 ) 1/2 ” - 2”
3
Конструкция :
6
1. Корпус. 7
2. Корпус пружинной камеры. 8
3. Пружина. 9
4. Регулировочный винт. 1
5. Заглушка
6. Большой поршень. 10
7. Большое уплотнительное кольцо.
8. Малый поршень. 11
9. Уплотнительное кольцо малого поршня
10. Шток.
11. Обойма золотника. 12
12. Футорка с уплотнительным кольцом.
13. Пробка патрубка манометра.

13
