Технический каталог 2019

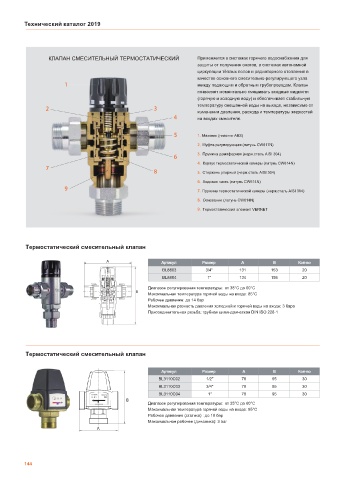

КЛАПАН СМЕСИТЕЛЬНЫЙ ТЕРМОСТАТИЧЕСКИЙ Применяется в системах горячего водоснабжения для
защиты от получения ожогов, в системах автономной
циркуляции тёплых полов и радиаторного отопления в
качестве основного смесительно-регулирующего узла
между подающим и обратным трубопроводом. Клапан
позволяет моментально смешивать входные жидкости
(горячую и холодную воду) и обеспечивает стабильную
температуру смешанной воды на выходе, независимо от
изменения давления, расхода и температуры жидкостей
на входах смесителя.
Маховик (пластик ABS)
Муфта регулирующая (латунь CW617N)
Пружина демпферная (нерж.сталь AISI 304)
Корпус термостатической камеры (латунь CW614N)
Стержень упорный (нерж.сталь AISI 304)
Ходовая часть (латунь CW614N)
Пружина термостатической камеры (нерж.сталь AISI 304)
Основание (латунь CW614N)
Термостатический элемент VERNET
Термостатический смесительный клапан
Артикул Размер A B Кол-во
BL8803 3/4" 131 153 20
BL8804 1" 134 156 20
Диапазон регулирования температуры: от 38°С до 60°С
Максимальная температура горячей воды на входе: 85°С
Рабочее давление: до 14 бар
Максимальная разность давления холодной и горячей воды на входе: 3 бара
Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1
Термостатический смесительный клапан
Артикул Размер A B Кол-во
BL3110C02 1/2" 70 95 30
BL3110C03 3/4" 70 95 30
BL3110C04 1" 70 95 30
Диапазон регулирования температуры: от 35°С до 60°С
Максимальная температура горячей воды на входе: 95°С
Рабочее давление (статика) : до 10 бар
Максимальное рабочее (динамика): 3 bar
144
