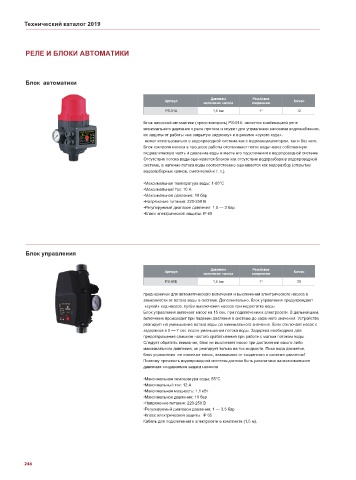

Технический каталог 2019

РЕЛЕ И БЛОКИ АВТОМАТИКИ

Блок автоматики

Артикул Давление Резьбовое Кол-во
включения насоса соединение
PS-01A 1,5 bar 1” 12

Блок насосной автоматики (пресс-контроль) PS-01A является комбинацией реле
минимального давления с реле протока и служит для управления насосами водоснабжения,
их защиты от работы «на закрытую задвижку» и в режиме «сухого хода».
может использоваться в водопроводной системе как с гидроаккумулятором, так и без него.
Блок контроля насоса в процессе работы отслеживает поток воды через собственную
гидравлическую часть и давление воды в месте его подключения к водопроводной системе.
Отсутствие потока воды оценивается блоком как отсутствие водоразбора в водопроводной
системе, а наличие потока воды соответственно оценивается как водоразбор (открытие
водоразборных кранов, смесителей и т. п.).

•Максимальная температура воды: 1-60°С
•Максимальный ток: 10 А
•Максимальное давление: 10 бар
•Напряжение питания: 220-250 В
•Регулируемый диапазон давления: 1.5 — 3 бар
•Класс электрической защиты: IP 65

Блок управления

Давление Резьбовое
Артикул включения насоса соединение Кол-во
PS-01D 1,5 bar 1” 20

предназначен для автоматического включения и выключения электрического насоса в
зависимости от потока воды в системе. Дополнительно, блок управления предупреждает
«сухой» ход насоса, путём выключения насоса при недостатке воды.
Блок управления включает насос на 15 сек. при подключении к электросети. В дальнейшем,
включение происходит при падении давления в системе до заданного значения. Устройство
реагирует на уменьшение потока воды до минимального значения. Блок отключает насос с
задержкой в 5 — 7 сек. после уменьшения потока воды. Задержка необходима для
предотвращения слишком частого срабатывания при работе с малым потоком воды.
Следует обратить внимание, блок не выключает насос при достижении какого-либо
максимального давления, он реагирует только на ток жидкости. Пока вода движется,
блок управления не отключит насос, независимо от созданного в системе давления!
Поэтому прочность водопроводной системы должна быть рассчитана на максимальное
давление создаваемое вашим насосом

•Максимальная температура воды: 55°С
•Максимальный ток: 12 А
•Максимальная мощность: 1,1 кВт
•Максимальное давление: 10 бар
•Напряжение питания: 220-250 В
•Регулируемый диапазон давления: 1 — 3,5 бар
•Класс электрической защиты: IP 65
Кабель для подключения к электросети в комплекте (1,5 м).

246
